“作为一个硬件工程师，你是否有过这样的瞬间：
想找一个SOD-323封装、15V的稳压管，手里同时打开了三五家厂商的数据手册，比对着IR（反向漏电流）和Pd（功耗），眼睛都快看花了；
好不容易定下来用BZX84C5V1，可采购同事突然说‘缺货’，建议换MM3Z5V1，你心里顿时一紧：这两者到底能不能直接替代？
稳压管的参数繁多，型号更是浩如烟海。很多工程师不是不懂原理，而是被这‘最后一公里’的选型落地给难住了。这篇直接为你梳理清楚主流系列的核心参数、封装对应关系。花10分钟读完，下次选型，你至少能省下半天查Datasheet的时间。”
一、稳压管的核心价值
一句话定义：稳压管（齐纳二极管）是一种工作在反向击穿区的特殊二极管，其核心功能是在输入电压波动或负载变化时，提供一个高度稳定的输出电压。
为什么重要？
在电子系统中，电源波动会导致芯片误动作、数据丢失甚至硬件损坏。稳压管就像电路的“电压稳定器”，确保关键模块（如MCU、ADC）始终在安全电压下工作。
示例：手机充电器中，5.1V稳压管确保USB接口输出恒定5V，避免设备过压损坏。
Zener diode来自于一个叫齐纳的人名，又叫齐纳二极管。与之前讲的瞬态抑制二极管有相似之处。
二、工作原理：从“反向击穿”到“电压稳定
1

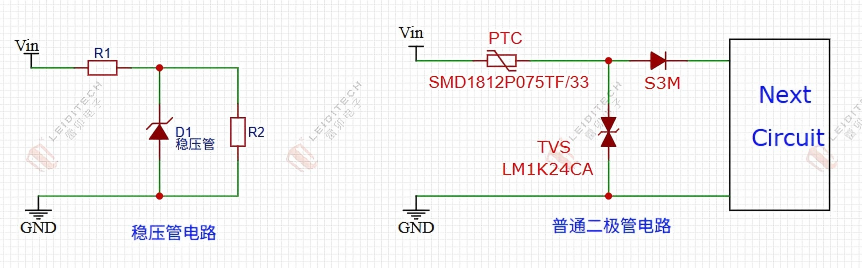

普通二极管 vs 稳压管（关键区别）
特性 |
普通二极管 |
稳压管（齐纳二极管） |
工作状态 |
正向导通（压降≈0.7V） |
反向击穿区（核心！） |
反向电压行为 |
电压过高→ 烧毁 |
电压≥Vz → 电压稳定 |
电压-电流曲线 |
反向区几乎无电流 |
反向区电流剧增，电压恒定 |
2
反向击穿机制详解
雪崩击穿（>6V）：高反向电压使电子加速碰撞，产生大量自由电子，电流剧增但电压几乎不变。
齐纳击穿（<5V）：强电场直接撕裂价电子，形成电流，电压稳定。
形象比喻：想象一条河流（输入电压）流经一个“水闸”（稳压管）：
水位（电压）低于阈值→水闸关闭，无水流（无电流）。
水位超过阈值（Vz）→水闸自动开启泄洪，水位（电压）始终维持在阈值高度。
稳压二极管在反向击穿前，电阻很大,击穿后迅速降低到一个很小值，之后电流增加而电压保持恒定。
稳压二极管是根据击穿电压来分档的，与PN结的掺杂浓度有关。
因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。
稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。不可以并联。
多数情况下用于对电压精度和功率要求不高的场合，精度高时选用电压基准芯片，功率大时选择专用电源芯片。
3
电压-电流特性曲线
稳压区：当V ≥ Vz时，电流从Izmin到Izmax变化，电压Vz几乎不变（ΔV ≈ 0）

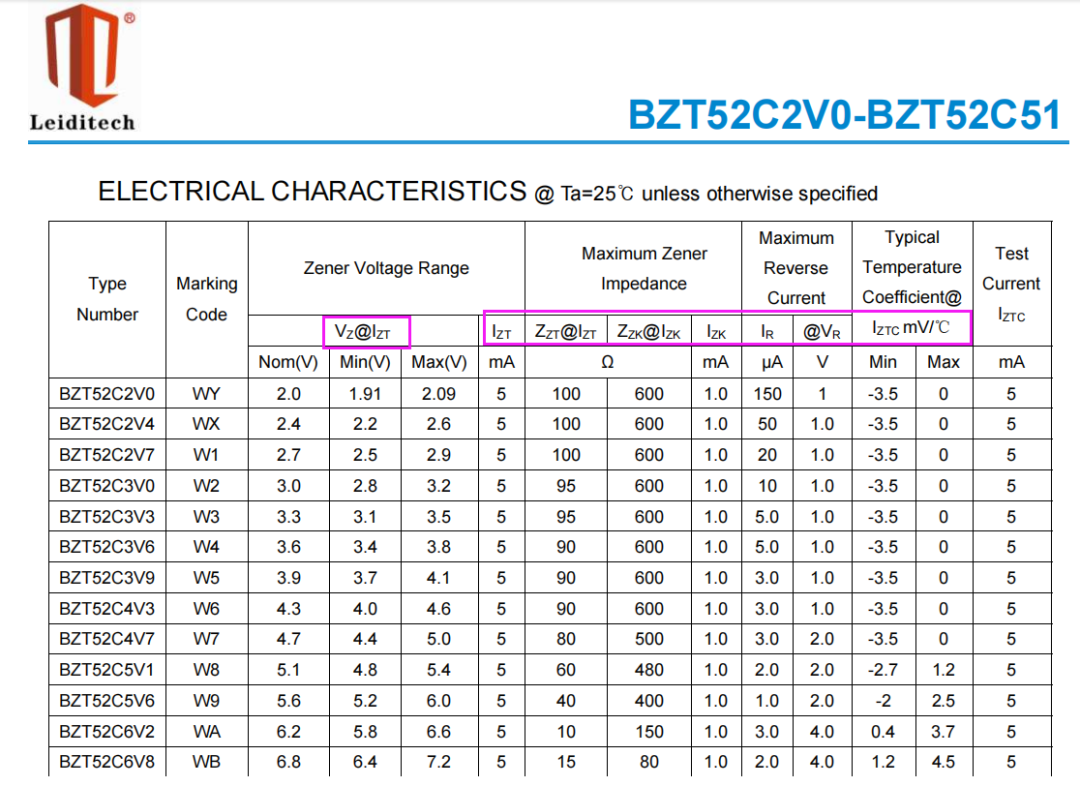

三、性能特点：参数如何影响稳压效果
一
核心稳压类参数（决定“稳多少”）
1.VZ(Zener Voltage) -稳定电压/标称稳压值
含义：这是稳压管最核心的参数。指当流过稳压管的电流达到规定的测试电流（IZT）时，稳压管两端的电压值。
通俗理解：这就是它的“身份证号”。比如型号是5.1V的管子，它的VZ就是5.1V。
注意：VZ不是一个绝对固定的点，而是一个范围（例如4.8V~5.4V），具体取决于精度等级（±5%或 ±1%）。
2. IZT(Test Current) -测试电流/额定工作电流
含义：厂家在测量VZ和动态电阻ZZT时所使用的标准电流值。
工程意义：这是稳压管性能最好、最稳定的工作点。设计电路时，应尽量让稳压管的工作电流接近这个值。
例子：1N4733A (5.1V)的IZT通常是49mA。如果你让它工作在5mA，虽然也能稳压，但精度会变差。
3.VZK(Zener Voltage at Knee) -膝点电压
含义：当电流减小到非常小（即Izk）时，稳压管两端的电压。此时伏安特性曲线开始弯曲，像人的膝盖一样。
特点：Vzk通常比标称的Vz低5%~10%。
应用场景：在低功耗待机模式下，如果电流很小，输出电压会跌落到Vzk，而不是Vz。设计低压系统时必须考虑这一点，防止电压不足导致复位。
二
极限安全类参数（决定“能用多大
这部分参数决定了稳压管会不会烧坏，是设计的“红线”。
4.PZM(Maximum Power Dissipation) -最大耗散功率
稳压管可以稳定工作的最大功率值，超过此值可能导致损坏。
计算公式为：PZM=UZ×IZMax
其中，IZMax为最大稳定电流。
常见规格：0.2W，0.3W，0.5W，1.0W，1.5W，3W，5W等。
设计原则：实际工作功率建议控制在PZM的50%~70%以内，留出安全余量。
5.IZM(Maximum Zener Current) -最大稳定电流
含义：在不超过最大功耗PZM的前提下，允许流过稳压管的最大电流。
计算：IZM≈PZM /Vz
后果：如果电流超过IZM，稳压管会瞬间烧毁（开路或短路）。
6.IZK(Knee Current) -膝点电流/最小稳定电流
含义：稳压管能够维持基本稳压功能的最小电流。低于这个电流，稳压管就“稳不住”了，电压会随电流剧烈变化。
关系：IZK通常远小于IZT（约为IZT的1/10或更小）。
设计陷阱：很多电路在空载或轻载时失效，就是因为限流电阻选大了，导致电流小于IZK。
7.IR(Reverse Leakage Current) -反向漏电流
含义：当加在稳压管上的反向电压低于击穿电压（通常为VR）时，流过的微小电流。
特点：理想情况下应为0，但实际上有微安（µA）级的漏电。
重要性：电池供电设备：IR过大会导致待机耗电快。
高温环境：温度升高，IR会急剧增大（可能增大几十倍）。
8.VR(Reverse Voltage) -反向测试电压
含义：厂家用来测试漏电流IR时施加的电压值。
关系：VR通常设定为小于VZ的某个值（例如
VZ=5.1，VR可能设为1V或3V）。在这个电压下，管子不应击穿。
三
动态性能类参数（决定“稳得怎么样”）
这部分参数决定了稳压管对波动和噪声的抑制能力。
9.ZZT(Dynamic Impedance at Test Current) -动态电阻（工作点）
含义：在额定电流IZT下，电压变化量与电流变化量的比值( ΔV/ΔI )。
物理意义：越小越好！
ZZT越小，说明电流变化时，电压越稳定。典型值：几欧姆到几十欧姆。
应用：计算电源纹波时会用到。输出纹波=输入纹波×
10.ZZK(Dynamic Impedance at Knee Current) -动态电阻(膝点）
含义：在最小电流IZK下的动态电阻。
特点：非常大（几百甚至上千欧姆）。
结论：在轻载（接近IZK）工作时，稳压管的抗干扰能力极差，输出电压很容易受噪声影响。
四
环境特性类参数（决定“受温度影响多大”）
11.IZTC(Zener Impedance Temperature Coefficient) -稳压温度系数
单位：mV/℃或% / ℃。
含义：温度每变化1摄氏度，稳压值VZ变化的大小。
温漂规律（非常重要）：
VZ<5V：齐纳击穿为主，系数为负（温度↑，电压↓）。
V Z >7V：雪崩击穿为主，系数为正（温度↑，电压↑）。
5V：两种效应抵消，系数接近零（最稳定）。
选型金律：如果是精密电压基准源，首选6.2V左右的稳压管，因为它的温漂最小，最稳定。
参数符号 |
中文名称 |
一句话解释 |
设计关注点 |
VZ |
稳定电压 |
目标输出电压是多少？ |
匹配系统需求（如5.1V）。 |
IZT |
测试电流 |
性能最好的工作电流。 |
尽量让电路工作在此电流附近。 |
PZM |
最大功耗 |
最多能消耗多少瓦特？ |
绝对不能超，否则烧毁。需留余量。 |
IZM |
最大电流 |
允许流过的最大电流。 |
由PZM/VZ算出，限制限流电阻最小值。 |
IZK |
最小电流 |
能稳压的最低电流门槛。 |
限制限流电阻最大值，防止轻载失效。 |
VZK |
膝点电压 |
最小电流时的电压（偏低）。 |
确认低压下系统是否能正常工作。 |
ZZT |
动态电阻 |
稳压能力的强弱指标。 |
越小越好，决定输出纹波大小。 |
IR |
漏电流 |
没击穿时的微小漏电。 |
电池设备关注，高温下会变大。 |
IZTC |
温度系数 |
温度变化对电压的影响。 |
精密电路选6.2V 或低温漂型号。 |
四、实战中的逻辑链条-选型
当你拿到一个稳压管datasheet时，请按以下逻辑阅读：
1.看VZ：是不是我要的电压？精度（±5%）够不够？
2.看PZM：我的电路最大电流乘以电压，会不会超过它？（安全第一）
3.看IZT和ZZT：我设计的电流能不能接近？这样稳压效果才最好，纹波才最小。
4.看IZK：在我的最小负载情况下，电流会不会掉到IZK以下？如果会，电压就会跌落。
5.看IZTC：我的产品要在户外用吗？温差大吗？如果大，要不要换6.2V的或者做温度补偿？
6.看IR：如果是电池供电，这个漏电流会不会让我电池几天就没电了？
五、稳压管的主要应该用电路
应用目的 |
推荐电路拓扑 |
关键设计点 |
典型稳压管选型建议 |
小电流稳压(<20mA) |
基本并联稳压 |
计算好限流电阻R，确保 IZ>IZK |
SOD-323 / SOD-123 (0.3W-0.5W) |
大电流稳压(>100mA) |
串联稳压(加三极管) |
三极管需散热，稳压管仅作基准 |
DO-35 / SOT-23 (选6.2V低温漂) |
信号过压保护 |
双向限幅/ TVS |
响应速度要快，结电容要小 |
SMA / SMB (1W以上) 或专用TVS |
电平降低 |
串联电平移位 |
注意电流需大于IZT以保证压降稳定 |
BZT52系列 (0.5W) |
精密基准 |
温度补偿串联 |
严格匹配正负温漂系数 |
专用基准源二极管或6.2V高精度管 |
非标准电压 |
多级串联 |
确保所有管子电流一致 |
任意同功率系列组合 |

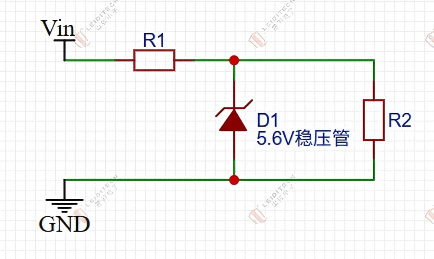

六、参数计算：从理论到实用设计
1
限流电阻计算
R = (Vin - Vz) / (Iz + IL)
其中：
Iz =稳压管电流（需在Izmin ~ Izmax之间）
IL =负载电流= Vz / RL
2
计算步骤（附实例）
设计目标：5V稳压电路
输入电压Vin = 12V（波动范围10V~15V）
负载电阻RL = 250Ω（最大负载电流IL_max = 5.1V/250Ω ≈20.4mA）
稳压管型号：1N4733A（Vz=5.1V, Izt=50mA, Pzm=1W）
3
计算过程：
（1）确定Iz范围：
Izmax = Pzm / Vz = 1W / 5.1V≈196mA
Izmin = 5mA（典型值，参考手册）
→Iz范围：5mA ~ 196mA
（2）计算限流电阻R：
最小R值（当Iz最大+ IL最大时，确保Vin=15V不超Izmax）：
R_min = (15V - 5.1V) / (196mA + 20.4mA)≈9.9V / 216.4mA≈45.7Ω
最大R值（当Iz最小+ IL最小时，确保Vin=10V仍能稳压）：
R_max = (10V - 5.1V) / (5mA + 0mA) = 4.9V / 5mA = 980Ω
→R应选在45.7Ω~ 980Ω之间，标准值选220Ω（兼顾效率与稳定性）
验证功耗：
（3）最大功耗点：
Vin=15V, R=220Ω
I_total = (15-5.1)/220Ω ≈45mA
Pz = Vz×Iz = 5.1V×(45mA - 20.4mA)≈5.1V×24.6mA≈0.125W（远低于Pzm=1W，安全）
设计结论：R=220Ω，稳压管选1N4733A（5.1V/1W），覆盖Vin=10V~15V范围。
七、上海雷卯稳压管常用型号、封装与功率速查表
典型型号系列 |
常见具体型号示例 |
标称稳压值(VZ)范围 |
额定功率(PZM) |
常见封装形式 |
主要应用场景 |
BZX884B系列 |
BZX884B5V6 |
2.4V ~ 75V |
0.25W |
DFN1006 |
手机、蓝牙耳机、便携设备等空间受限产品。 |
MM5Z / BZX584C系列 |
MM5Z5V1B |
2.4V ~ 75V |
0.2W |
SOD-523 |
手机、蓝牙耳机、便携设备等空间受限产品。 |
BZX584C12 |
(小型贴片) |
||||
MM3Z / BZX384系列 |
MM3Z5V1B |
2.4V ~ 75V |
0.3W |
SOD-323 |
手机、蓝牙耳机、便携设备等空间受限产品。 |
BZX384C12 |
(小型贴片) |
||||
BZT52系列 |
BZT52C5V1 |
2.4V ~ 75V |
0.5W |
SOD-123 |
消费电子主板、电脑周边、LED驱动。贴片中的主力。 |
BZT52C12 |
(标准贴片，最常用) |
||||
1SMA47系列 |
1SMA4732A |
3.3V ~ 100V |
1W |
SMA (DO-214AC) |
自动化贴片机生产的大功率需求，替代插件1N47系列。 |
1SMA4736A |
(大功率贴片) |
||||
SMA59xxB系列 |
SMA5918B |
3.3V ~ 240V |
1.5W |
SMA(DO-214AC) |
工业电源、汽车电子，耐浪涌能力较强。 |
SMA5918B |
|||||
SMB59xxA系列 |
SMB5917A |
3.3V ~ 200V |
3W |
SMB (DO-214AC) |
大功率线性稳压源、电机驱动保护、高电流泄放。 |
SMB5920A |
(大功率贴片) |
||||
SMBJ53系列 |
SMBJ5337B |
3.3V ~ 200V |
5W |
SMB(DO-214AA) |
大功率线性稳压源、电机驱动保护、高电流泄放。 |
SMBJ5349B |
|||||
BZX55C系列 |
BZX55C5V1 |
2.4V ~ 75V |
0.5W |
DO-35 |
小信号处理、精密基准、老式家电电路。 |
BZX55C12 |
(玻璃封装，比DO-41细) |
||||
1N47xx系列 |
1N4733A (5.1V) |
3.3V ~ 100V |
1W |
DO-41 |
通用电源稳压、工业控制、适配器。最经典的1W系列。 |
1N4742A (12V) |
(标准值最全) |
(轴向插件，类似电阻) |
|||
1N53xx系列 |
1N5338B (5.1V) |
3.3V ~ 200V |
5W |
DO-15 |
大功率线性稳压源、电机驱动保护、高电流泄放。 |
1N5349B (12V) |
(体积较大) |
上海雷卯电子作为专业防护元件供应商，可提供本方案全系列适配元件（TVS 二极管、ESD 二极管、GDT、MOV 等），并依托专业技术团队，为客户提供定制化防护设计、元件选型指导等一站式技术支持，助力项目快速落地，推动工业自动化向智能化、小型化、可靠化升级。
