CR6213CX 碳化硅功率开关 · 三套工程样机验证
路由器、交换机、智能音箱、电子相框、机顶盒、投影仪——这些智能终端产品年出货量数以亿计，而它们的"心脏"——电源适配器，正面临越来越严苛的挑战：
待机功耗：欧盟CoC V5 T2要求<75mW，传统方案难以达标
平均效率：全电压范围内需达到88%以上
PCBA尺寸：产品越做越小，电源空间被极致压缩
EMI辐射：传导/辐射裕量不足，量产存在风险
成都启臣微电子（ChipRail）推出CR6213CX高精度CC/CV原边检测碳化硅功率开关，并提供24W/30W/36W三套完整工程样机方案，全部通过CoC V5 T2最严苛能效标准验证。
一、CR6213CX：碳化硅时代的原边检测功率开关
CR6213CX是一款采用碳化硅（SiC）技术的原边检测PWM功率开关，待机功耗低于75mW。芯片内置多模式效率均衡控制技术，配合频率反走QR控制模式，在全负载范围内实现高转换效率。原边检测拓扑无需光耦和TL431，极大简化了电路设计。
核心亮点一览：
待机<75mW 无需光耦/TL431 SiC功率开关 QR频率反走 全电压CC/CV 线电压补偿 电感量偏差补偿 10+种保护功能
CR6213CX产品规格书（V1.4）首页概览：

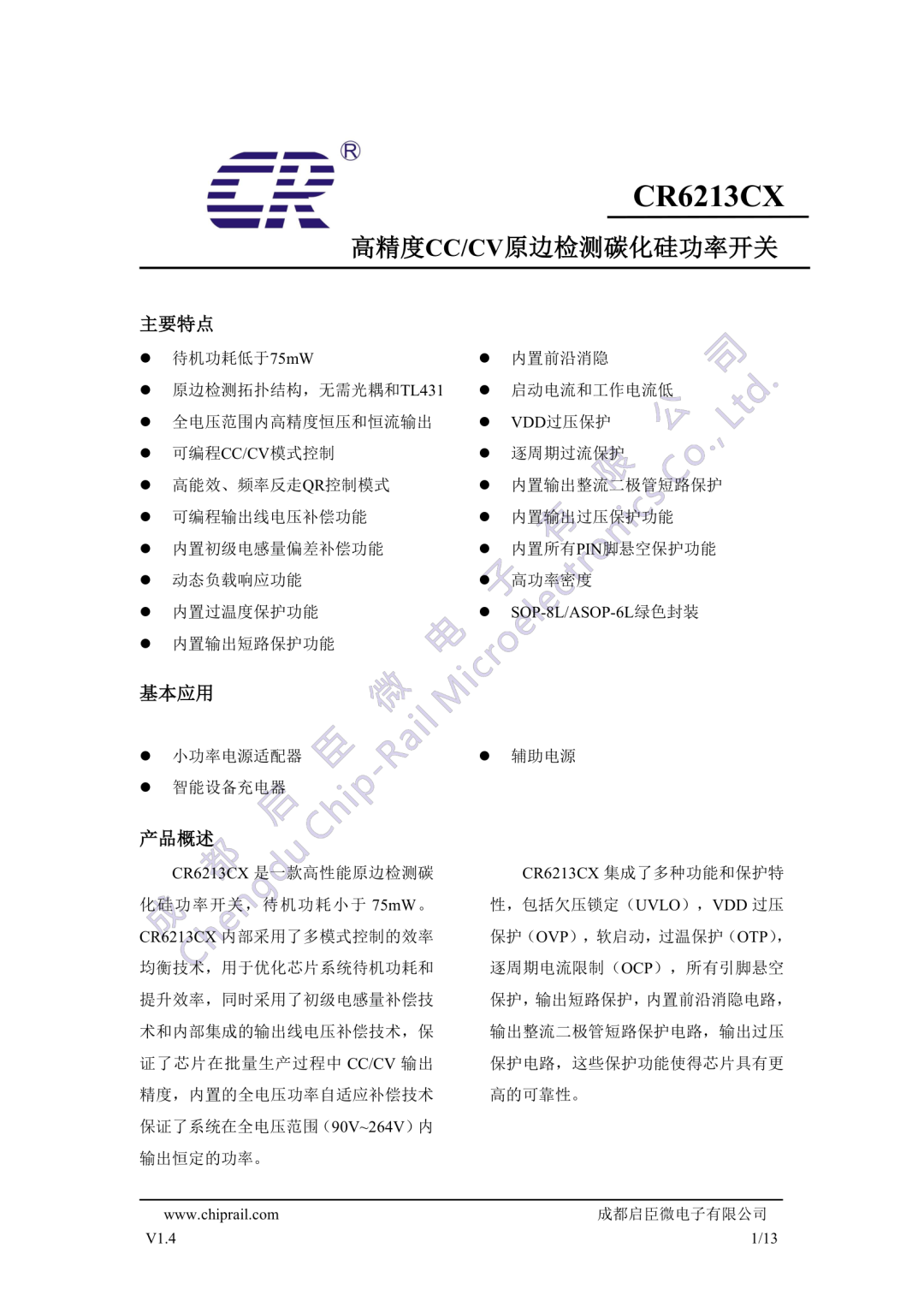

图1：CR6213CX数据手册V1.4首页，展示主要特点、基本应用及产品概述。芯片覆盖90~264V全电压范围，提供SOP-8L和ASOP-6L两种封装。
CR6213CX型号选型表：
典型应用电路：
图2：CR6213CX数据手册典型应用电路。上方为CR6213CSM（SOP-8L封装）应用电路，下方为CR6213CASP（ASOP-6L封装）应用电路。原边检测拓扑，无需光耦和TL431，电路结构简洁，外围元器件少。
二、三套工程样机：从24W到36W全覆盖
针对路由器、智能音箱、电子相框、机顶盒、交换机、投影仪等智能终端产品，我们开发了三套完整工程样机，覆盖24W/30W/36W功率段，全部采用CR6213CX系列主控芯片搭配CR3004SL系列同步整流芯片，均通过完整性能测试验证。
表1：三套工程样机核心参数对比。效率测试条件为1.5m线缆端，待机功耗在AC264V下测得。三套方案均满足欧盟CoC V5 Tier 2最严苛能效标准。
方案一：12V2A（24W）—— 路由器/智能音箱/电子相框首选
| 主控：CR6213CSM（SOP-8L，750V SiC）
|同步整流：CR3004SLH
|变压器：EE16L加宽（PC95），Lp=1mH
|PCBA：50.5×38.5×21mm
该方案PCBA尺寸仅50.5×38.5mm，是三套方案中最小体积，适合对空间极度敏感的迷你型适配器。无Y电容设计——省去Y电容的同时依然通过EMI测试，降低了BOM成本和漏电流。AC264V待机功耗仅93mW，全电压平均效率达88.1%~88.3%，满足CoC V5 T2标准。

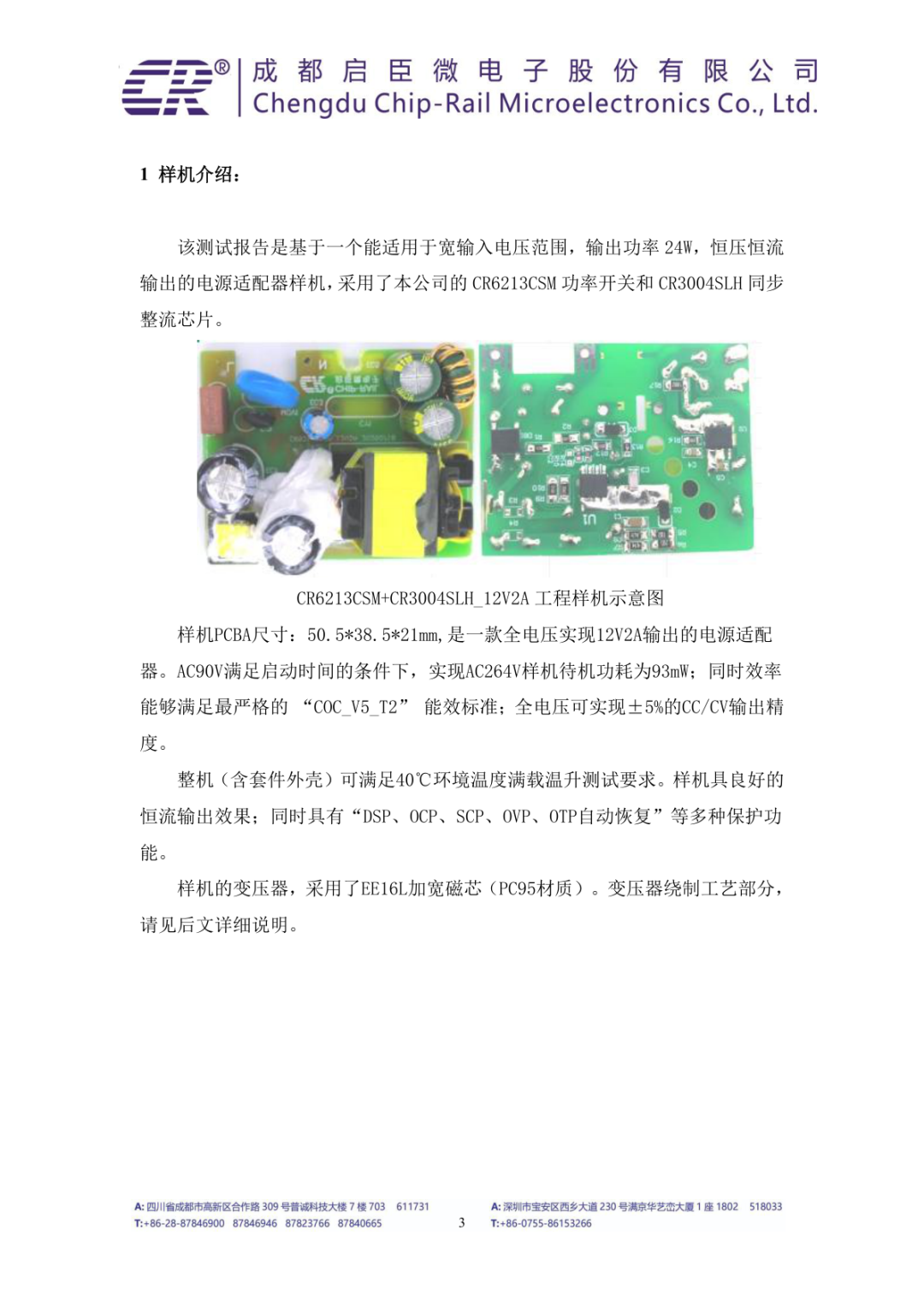

图3：CR6213CSM+CR3004SLH 12V2A无Y工程样机。左图为元器件面，右图为焊接面。变压器采用EE16L加宽立式骨架（Ae=50mm²），整体布局紧凑，适合路由器/智能音箱等小体积适配器应用。
关键测试数据：
• 待机功耗：51mW(@90V) ~ 93mW(@264V)
• 平均效率：88.26%(@115V) / 88.17%(@230V)
• PCB端效率：89.43%(@115V) / 89.36%(@230V)
• 恒流精度：<±5%（VO=9~11V）
• 纹波噪声：11mV(空载) / 119mW(满载@90V)
• 温升（40℃）：主控117.8℃/ 同步整流115℃/ 变压器107.6℃
方案二：12V2.5A（30W）—— 机顶盒/交换机理想方案
| 主控：CR6213CSN（SOP-8L，750V SiC）
|同步整流：CR3004SLM
|变压器：EE22W加宽（PC95），Lp=0.82mH
|PCBA：71×37×25mm
30W功率段完美覆盖机顶盒和多口交换机需求。PCBA尺寸71×37mm，变压器升级为EE22W加宽磁芯（Ae=66mm²），初级电感量0.82mH。AC264V待机功耗仅87mW，全电压平均效率88.8%~89.3%，PCB端最高效率达90.73%。40℃满载温升测试中，主控最高温度115℃，充分满足机顶盒长时间运行需求。
图4：CR6213CSN+CR3004SLM 12V2.5A工程样机。左图为元器件面，右图为焊接面。采用EE22W加宽立式骨架搭配PC95材质磁芯，布局合理，功率密度高，适合机顶盒及中功率交换机适配器。
关键测试数据：
• 待机功耗：53mW(@90V) ~ 87mW(@264V)
• 平均效率：88.83%(@115V) / 89.27%(@230V)
• PCB端效率：90.22%(@115V) / 90.68%(@230V)
• 恒流精度：<±5%（VO=9~11V）
• 纹波噪声：12mV(空载) / 96mV(满载@90V)
• 温升（40℃）：主控115℃/ 同步整流113.7℃/ 变压器106.3℃
方案三：12V3A（36W）—— 投影仪/多口交换机方案
|主控：CR6213CASP（ASOP-6L，750V SiC）
|同步整流：CR3004SLP
|变压器：EE22W加宽（PC95），Lp=0.55mH
|PCBA：79×39×22mm
36W方案采用CR6213CASP（ASOP-6L封装），一侧引脚为SiC漏极，方便散热设计。AC264V待机功耗仅85mW，全电压平均效率最高达90.11%（@230V），PCB端效率更达91.86%。该方案已通过完整EMI评估测试，传导和辐射均满足EN55022B Class B标准要求，余量充足。

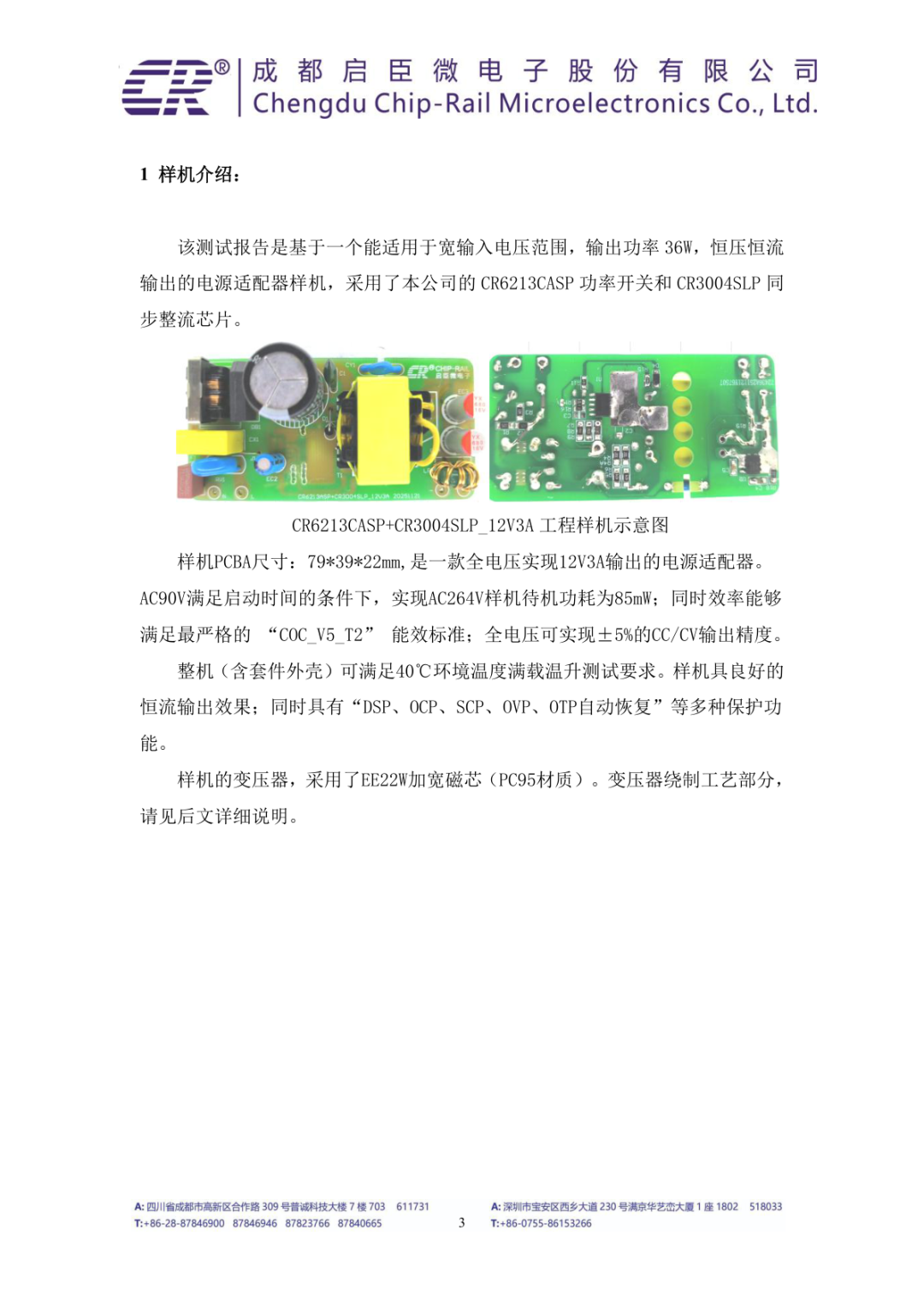

图5：CR6213CASP+CR3004SLP 12V3A工程样机。左图为元器件面，右图为焊接面。采用ASOP-6L封装主控芯片，搭配EE22W加宽磁芯和CR3004SLP同步整流，79×39mm尺寸实现36W功率输出，适合投影仪等较大功率终端设备。
关键测试数据：
• 待机功耗：50mW(@90V) ~ 85mW(@264V)
• 平均效率：89.57%(@115V) / 90.11%(@230V)
• PCB端效率：91.31%(@115V) / 91.86%(@230V)
• 恒流精度：<±5%（VO=9~11V）
• 纹波噪声：16mV(空载) / 114mV(满载@90V)
• 温升（40℃）：主控115.4℃/ 同步整流117℃/ 变压器109.5℃
三、能效与EMI深度解读
3.1 效率测试：全面超越CoC V5 T2
以12V3A方案为例，在1.5m 20AWG线缆端测试条件下，全负载范围内的效率表现如下：

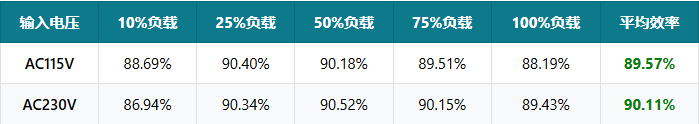

表2：12V3A方案效率测试数据（1.5m 20AWG线缆端）。50%负载点效率最高达90.52%，全负载范围效率曲线平坦，低载到满载均保持高效率。

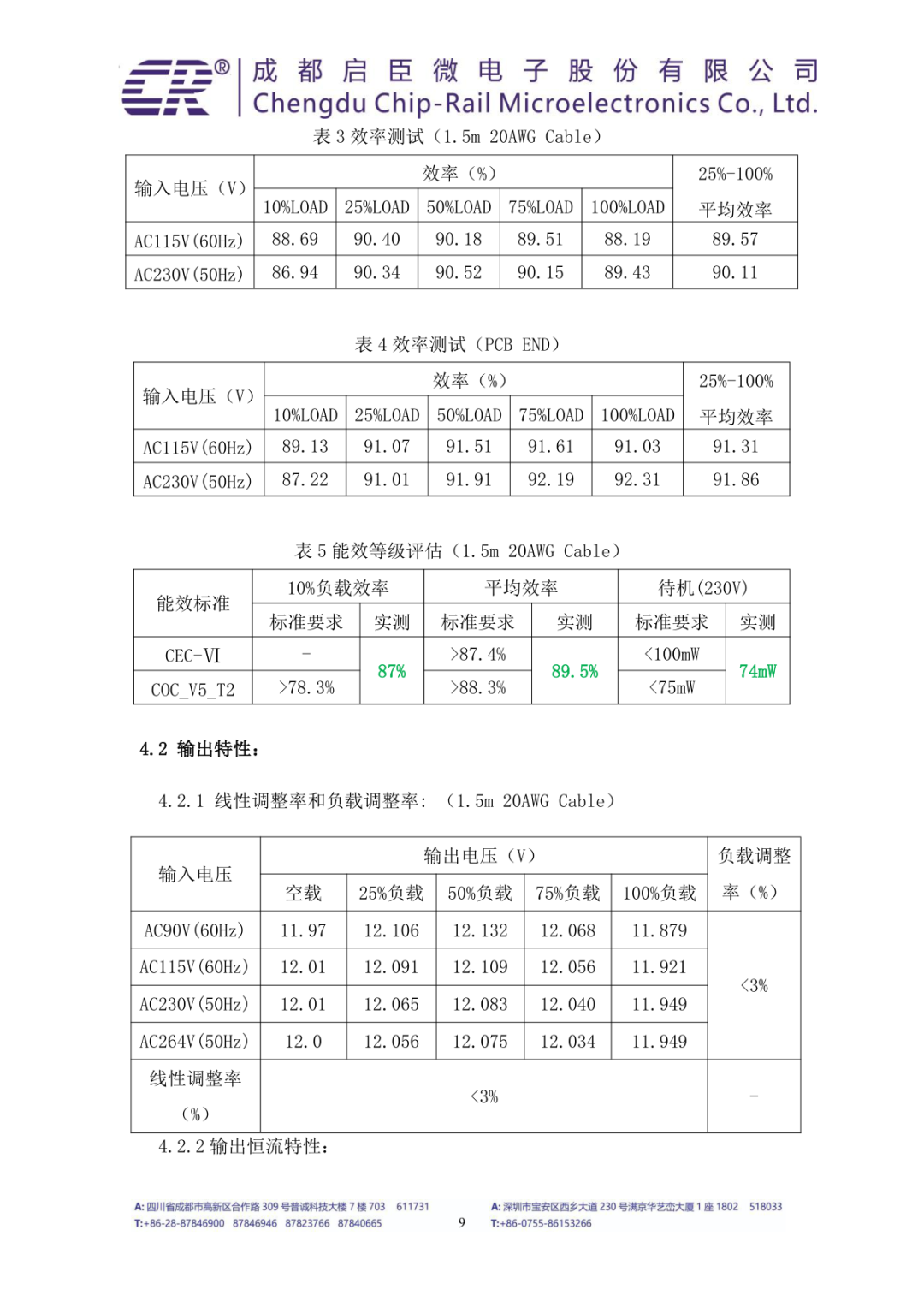

图6：12V3A工程样机测试报告第9页，展示效率测试表和能效等级评估。绿色高亮数值为实测结果——平均效率89.5%，待机74mW，全部满足CoC V5 T2标准要求（标准要求：平均效率>88.3%，待机<75mW）。
能效标准达标情况：
CoC V5 T2要求平均效率>88.3%，实测89.5%——余量1.2%
CoC V5 T2要求待机<75mW，实测74mW(@230V)——达标
CEC Tier VI要求平均效率>87.4%，实测89.5%——余量2.1%
3.2 EMI评估：传导辐射余量充足
EMI测试依据EN55013和EN55022B Class B标准，在AC115V/60Hz和AC230V/50Hz两种输入条件下，分别测试传导（L相、N相）和辐射。以下为12V3A方案在满载条件下的EMI测试结果：

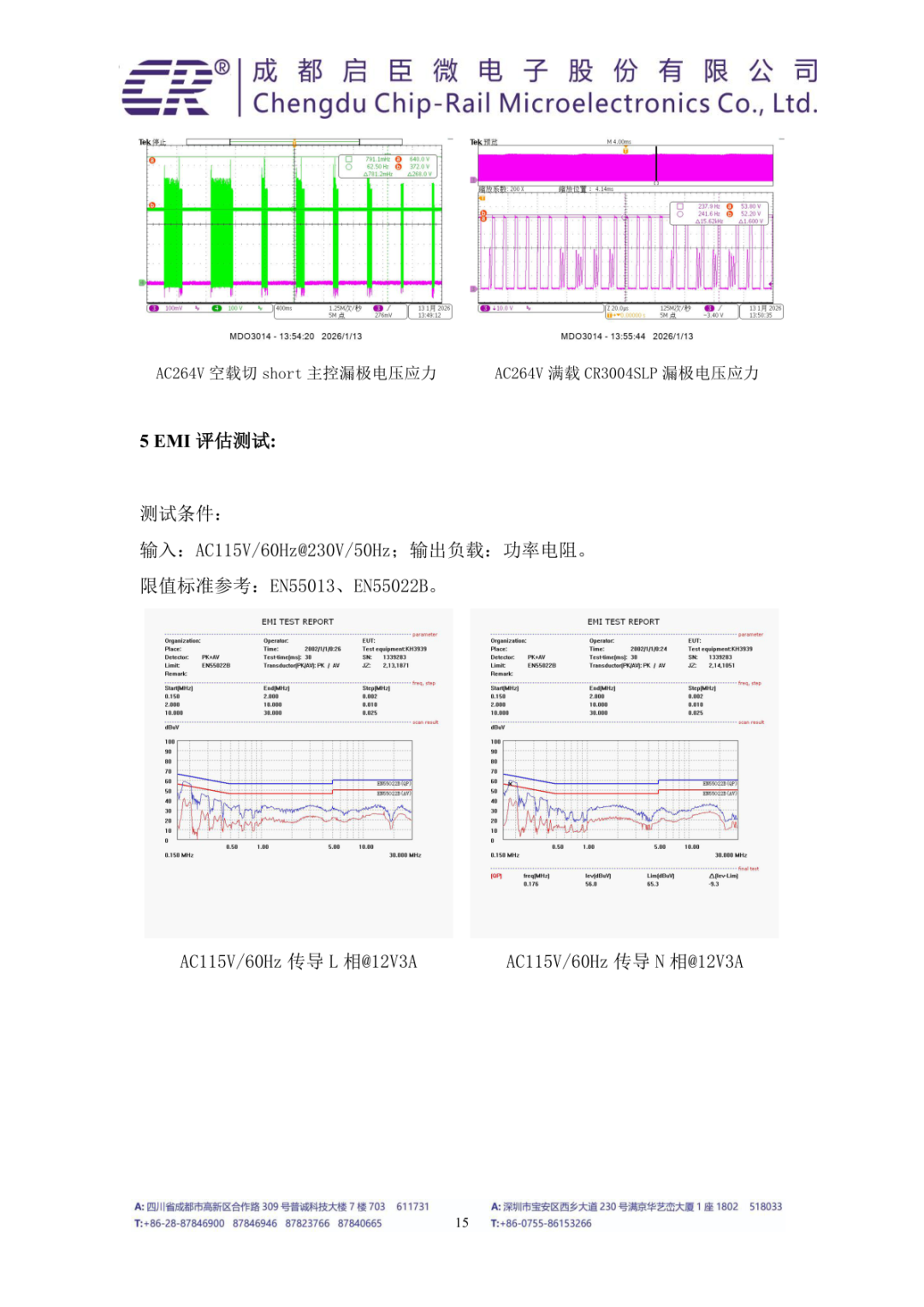

图7：12V3A工程样机EMI评估测试（测试报告第15页）。上半部分为AC264V条件下主控漏极和同步整流漏极电压应力波形；下半部分为AC115V/60Hz满载条件下的传导EMI测试——L相和N相均远低于EN55022B Class B限值线，裕量充足。
特别值得关注的是12V2A方案采用无Y电容设计，在省去Y电容的情况下依然通过EMI测试，这对于降低成本和减小漏电流具有重要意义：

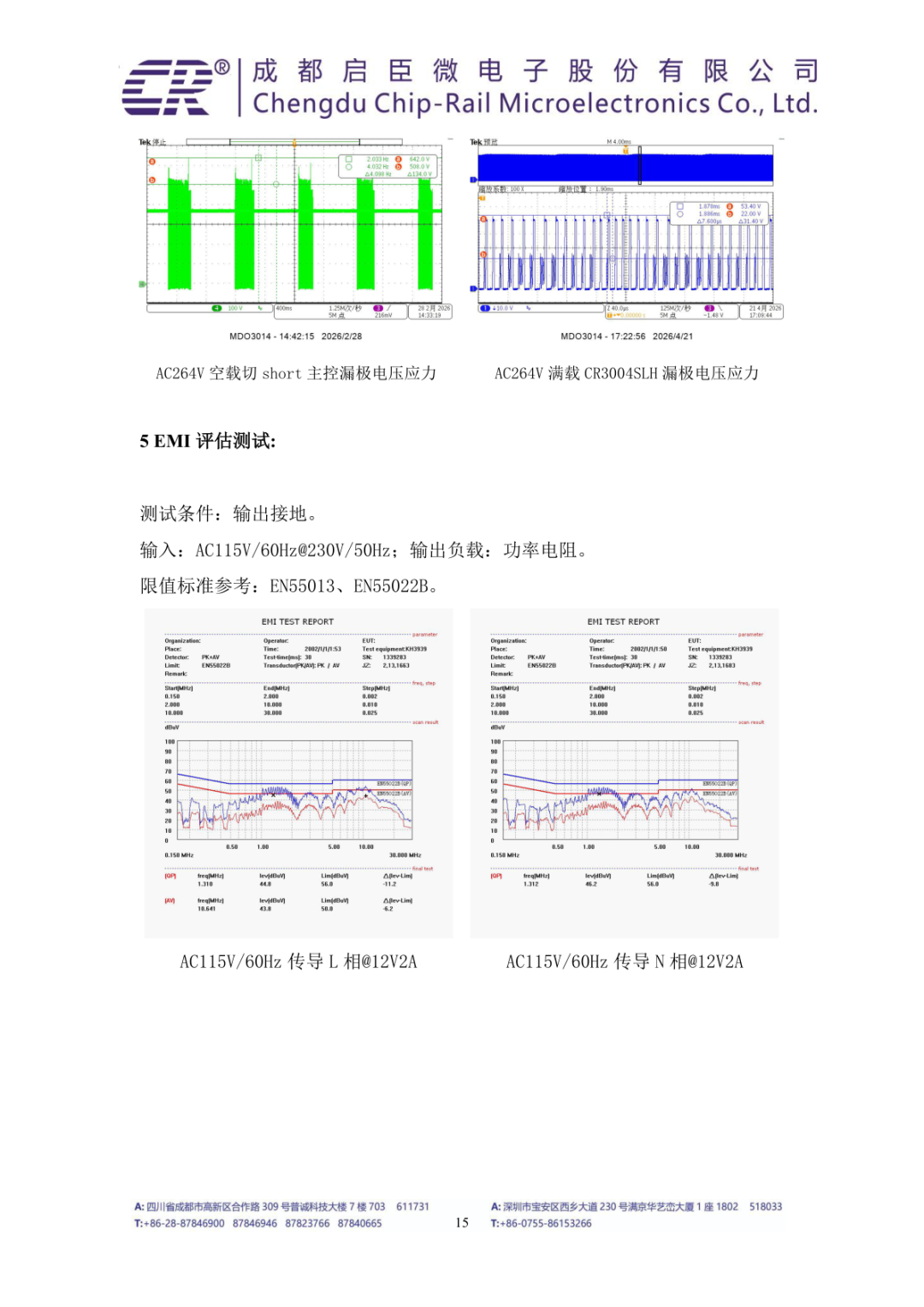

图8：12V2A无Y电容方案EMI评估测试（测试报告第15页）。无Y电容设计下，传导EMI的L相和N相均满足EN55022B Class B限值要求，说明CR6213CX的QR控制模式具有良好的EMI特性。
四、温升测试与保护功能
4.1 40℃环境满载温升
三套方案均在40℃环境温度、含配套外壳条件下进行满载温升测试。以下是关键器件稳态温度汇总：

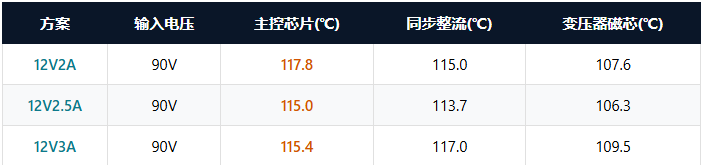

表3：三套方案40℃环境满载温升测试（最严苛工况AC90V）。所有方案关键器件温度均在安全工作范围内，满足40℃环境温度长时间工作要求。

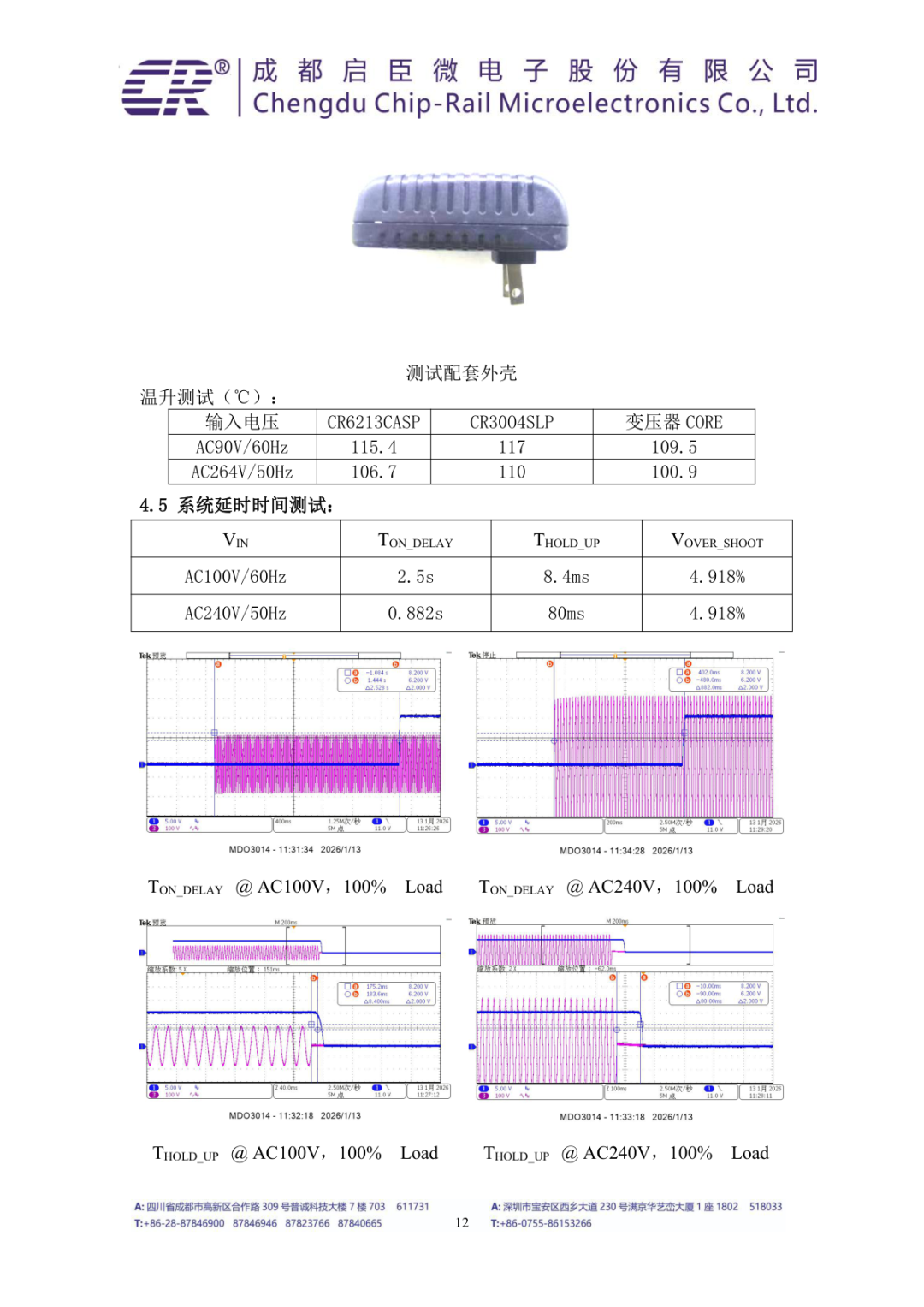

图9：12V3A工程样机温升测试及系统延时时间测试（测试报告第12页）。包含测试配套外壳照片和温升数据表格，以及启动延时、保持时间和过冲电压等时序测试结果。
4.2 完善的保护功能

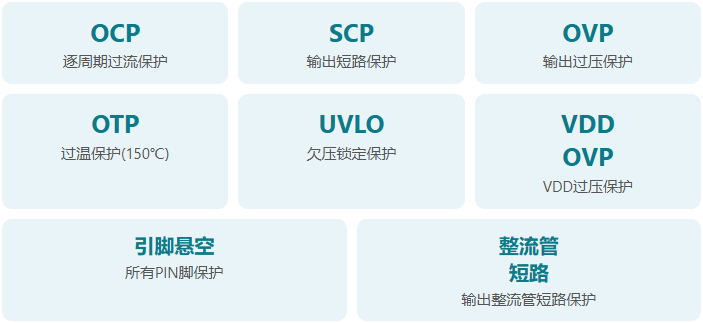

CR6213CX内置多种保护功能，全部支持故障排除后自动恢复，无需人工干预，极大提升了终端产品的可靠性：
五、终端产品应用场景对照
基于三套工程样机的实测功率、体积和性能表现，以下为各终端产品的推荐方案及选型依据：

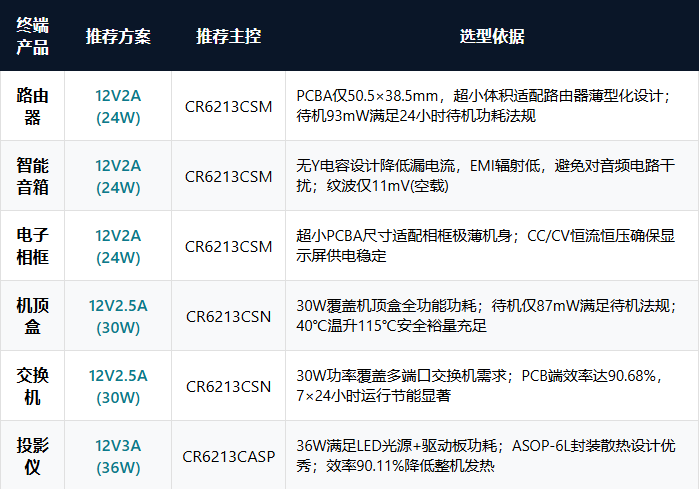

表4：终端产品应用场景推荐方案对照。路由器/智能音箱/电子相框推荐12V2A方案，机顶盒/交换机推荐12V2.5A方案，投影仪推荐12V3A方案。
六、输出纹波与动态响应
输出纹波和噪声直接影响终端产品的信号质量和用户体验。以下为12V3A方案的纹波测试结果（1.5m 20AWG线缆端，带宽20MHz）：

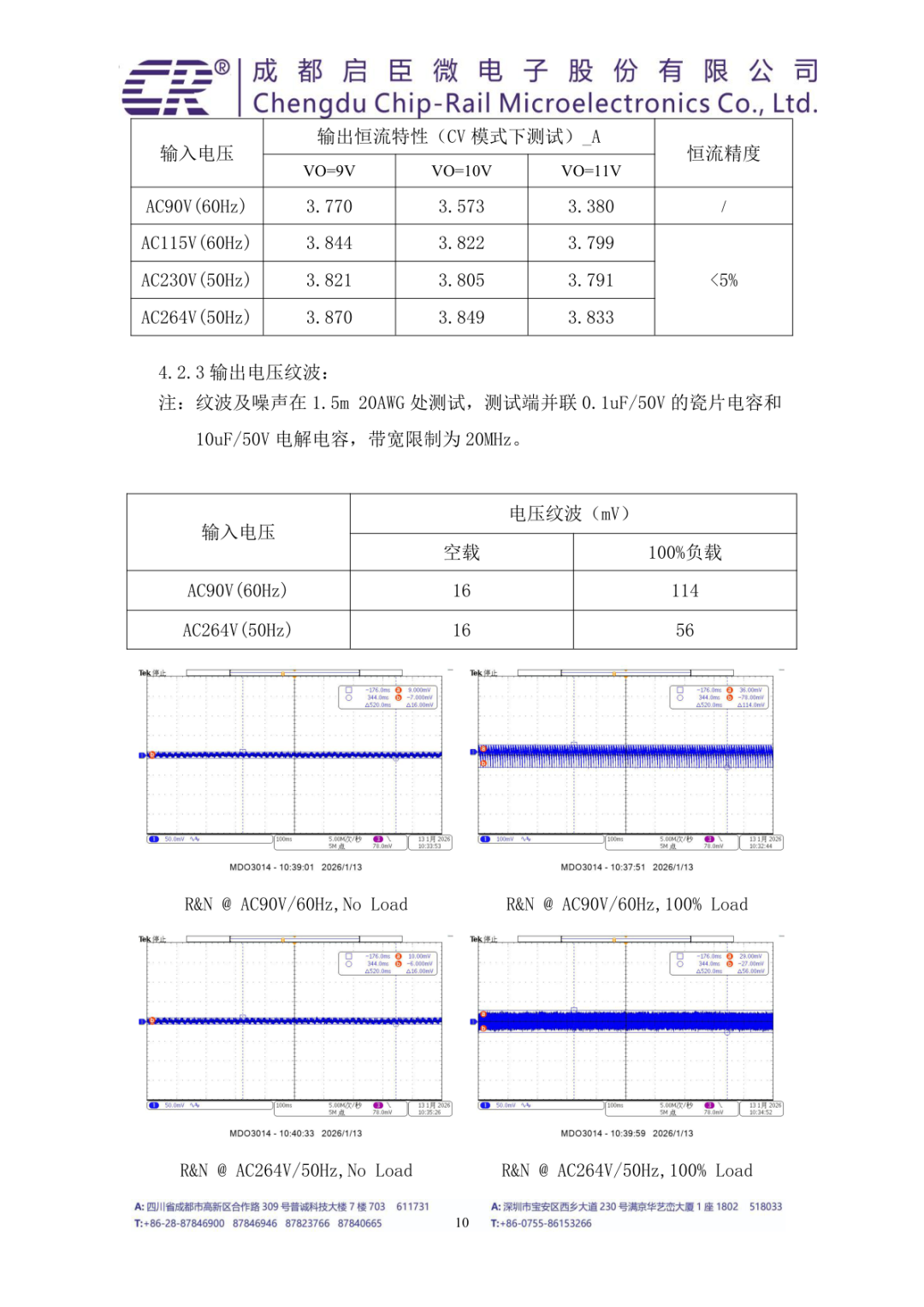

图10：12V3A工程样机输出电压纹波测试（测试报告第10页）。空载纹波仅16mV，满载纹波114mV(@90V)/56mV(@264V)，配合示波器波形图直观展示纹波和噪声水平。
表5：三套方案输出电压纹波对比。空载纹波均在16mV以内，满载纹波在120mV以内，满足大多数终端产品的供电质量要求。
动态负载响应方面，以12V3A方案为例，输出动态负载电流设置为2.7A持续5/20ms然后切换到0.3A，上升/下降速率3A/us，输出电压波动范围控制在11.92V~12.68V以内，表现出良好的动态响应能力。
七、方案总结
CR6213CX为智能终端电源带来的核心价值：
碳化硅技术：750V SiC功率开关，高效率、低损耗、优散热
极简设计：原边检测无需光耦/TL431，外围元器件少，BOM成本低
超低待机：85~93mW待机功耗，满足CoC V5 T2 <75mW要求
高效率：平均效率88%~90%，PCB端最高91.86%
小体积：最小PCBA仅50.5×38.5mm，适配终端产品薄型化
EMI友好：QR控制模式EMI特性优异，无Y电容方案亦通过EN55022B
全面保护：10+种保护功能，全部自动恢复，可靠性高
三套工程样机覆盖24W/30W/36W功率段，从路由器到投影仪，从50.5mm超小PCBA到79mm标准适配器，均有经过完整验证的参考设计方案。每套方案均包含原理图、PCB布局、BOM清单、变压器设计参数和完整测试报告，可直接用于产品开发。
