5W 以内 TWS 充电仓、小夜灯、无线传感器适配器，成本竞争激烈，追求外围元器件最少。LP3773H 是芯茂微 LANDP 推出 SOP7L 封装自供电原边反馈 PSR 控制器，内置高压 BJT 功率管，内置启动电路、内置 FB 下偏电阻；省去外部启动电阻，取消辅助绕组 VCC 供电二极管；自带输入线电压补偿 + 输出线缆补偿；整机待机功耗≤75mW；集成 VCC 钳位 / 欠压、输出短路、过温全套保护，适合 5W 及以下无光耦隔离充电器。
一、核心器件电气参数
封装 SOP7L
- AC 输入 85‑265VAC 宽市电；推荐整机功率≤5W，典型 5V1A
- 内置高压 BJT；固定内置峰值电流；
- VCC 自供电架构，无需外部启动电阻，取消辅助绕组 VCC 供电二极管
- 内置 FB 下偏电阻，FB 只需要外接上偏 RFBH；
- 自带输入电压补偿、输出线缆补偿，改善高低压、线材带来的输出偏差；
- 待机功耗≤75mW，满足六级能效；
- 保护：VCC 钳位、VCC 欠压、输出短路打嗝、OTP 过温保护
- 计算公式 \(Iout =\frac{1}{4} × I_{P K} × \frac{N_{P}}{N_{S}}\) \(V_{outNoload }=\left(V_{F B}+I_{F B} × R_{F B H}\right) × \frac{N_{S}}{N_{f}}-V_{D}\)
二、功率覆盖与整机方案
整机≤5W，双绕组 PSR 架构，无光耦、无 TL431；芯片自供电，无需外部启动电阻，取消辅助绕组 VCC 供电二极管；FB 仅需要外接上偏电阻 RFBH，下偏电阻芯片内部集成；自带输入、输出双重补偿，改善全工况输出精度。
供货配套：LP3773H 原装货源稳定，常备批量物料，支持锁料锁产能，适配工厂大批量排产、紧急补料，建议纳入 BOM 兼容备选物料池。

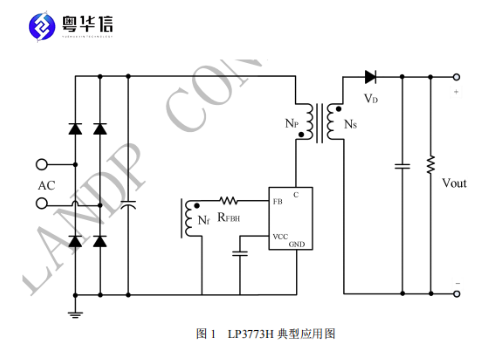

三、典型应用电路简述
AC 整流滤波接入变压器初级；芯片 C 引脚接内置 BJT 集电极；FB 引脚只接外部上偏电阻 RFBH，下偏由芯片内部实现；VCC 依靠芯片自供电回路；次级二极管直接整流输出；芯片同时做输入电压补偿与输出线缆补偿，兼顾宽压与长线输出精度。
四、PCB 布局硬性规范
- VCC 旁路电容紧靠 VCC‑GND 焊盘，保障上电启动、轻载供电；
- FB 上偏电阻靠近 FB 引脚，远离变压器磁芯，避免磁场耦合采样漂移；
- C 功率焊盘加大铺铜，改善 BJT 散热；
- 原边功率环路尽量缩小，降低 EMI 辐射；
- 功率地、信号地单点汇合至母线电解负极。
五、量产调试高频故障及整改
- 高低压输出偏差大：充分利用芯片内置输入电压补偿，复核变压器匝比；
- USB 长线输出压降超标：启用输出线缆补偿，微调 FB 上偏电阻；
- 轻载啸叫：优化变压器气隙参数；
- 低温上电启动异常：VCC 选用低 ESR 陶瓷旁路电容；
- EMI 余量不足：压缩初级环路，增加 RC 吸收回路。
六、典型应用场景
- TWS 耳机充电仓 5V1A 充电器；
- 小夜灯、香薰机等 5W 以内小家电适配器；
- 无线门铃、IoT 传感器隔离小功率电源；
- 传统 RCC 方案升级换代。
七、选型配套说明
向上升级功率可以选用 LP3718AS 系列；副边效率提升可以搭配同步整流芯片。
5W 以内 PSR，BOM 极度精简，但批量输出一致性高度依赖变压器工艺。样机容易达标，量产容易出现精度离散。供应链多变，储备备选物料降低项目风险。粤华信作为芯茂微电子一级代理商，可提供原厂规格书、产线参考设计，FAE 协同协助工程师样机转量产。
