一、方案概述
矿山、油田作业场景普遍存在极端温湿度、强振动冲击、高粉尘、高盐雾、电磁干扰强、野外无有线网络等恶劣工况，传统普通PLC易出现低温启动失败、元件松动、通讯中断、腐蚀损坏、运维困难等问题，导致设备停机、生产中断、运维成本攀升，同时存在极大的安全生产隐患。
本方案依托矩形科技N90、U80、U90系列加固型宽温PLC，针对矿山露天开采、井下作业、油气井场、海上平台等细分场景，打造集现场精准控制、数据采集、远程监控、安全联锁、智能运维于一体的自动化控制系统，完全适配矿山油田严苛环境，实现设备稳定运行、生产智能管控、安全风险可控、降本增效提质。
国产化自主可控、宽温耐候、三防抗干扰、加固抗振、无线远程传输、模块化扩展、免高频维护，完美匹配矿山油田无人值守、野外长期连续作业需求。
二、核心适配产品及硬件特性
针对矿山油田不同工况，选用矩形三大核心系列PLC，全系列经过特种级三防、振动冲击、高低温严苛测试，适配野外特种作业场景。
1. N90系列工程型PLC（通用矿场/陆地油田主力机型）
工作温度-40℃~70℃，支持-38℃极寒冷启动，解决北方露天煤矿、高寒油田冬季设备启动故障问题；采用工业级铝合金外壳，电路板全三防处理，防尘防潮、抗电磁干扰，适配高粉尘、野外温差大场景，可长期连续无故障运行。

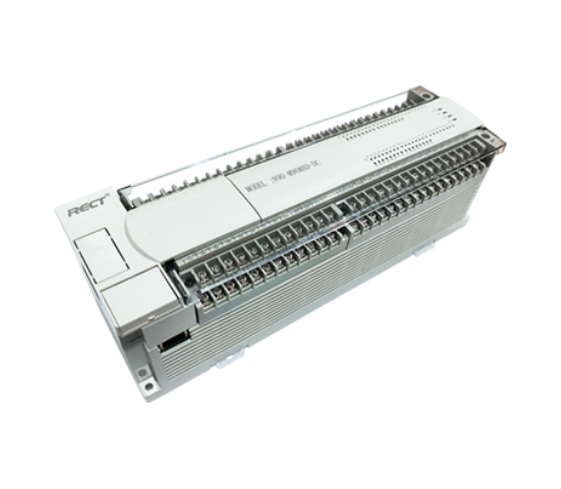

N90系列工程型PLC
2. U80/U90全加固型PLC（特种严苛场景专用）
专为强振动、高冲击、高盐雾场景设计，电路板灌封加固，耐受矿山车载移动设备、海上油气平台的持续振动与冲击；满足GJB特种级环境标准，可抵御海上高盐雾腐蚀、井下潮湿粉尘侵蚀，模拟量采集精度高，适配油压、油温、流量等高精度工况参数采集调控。

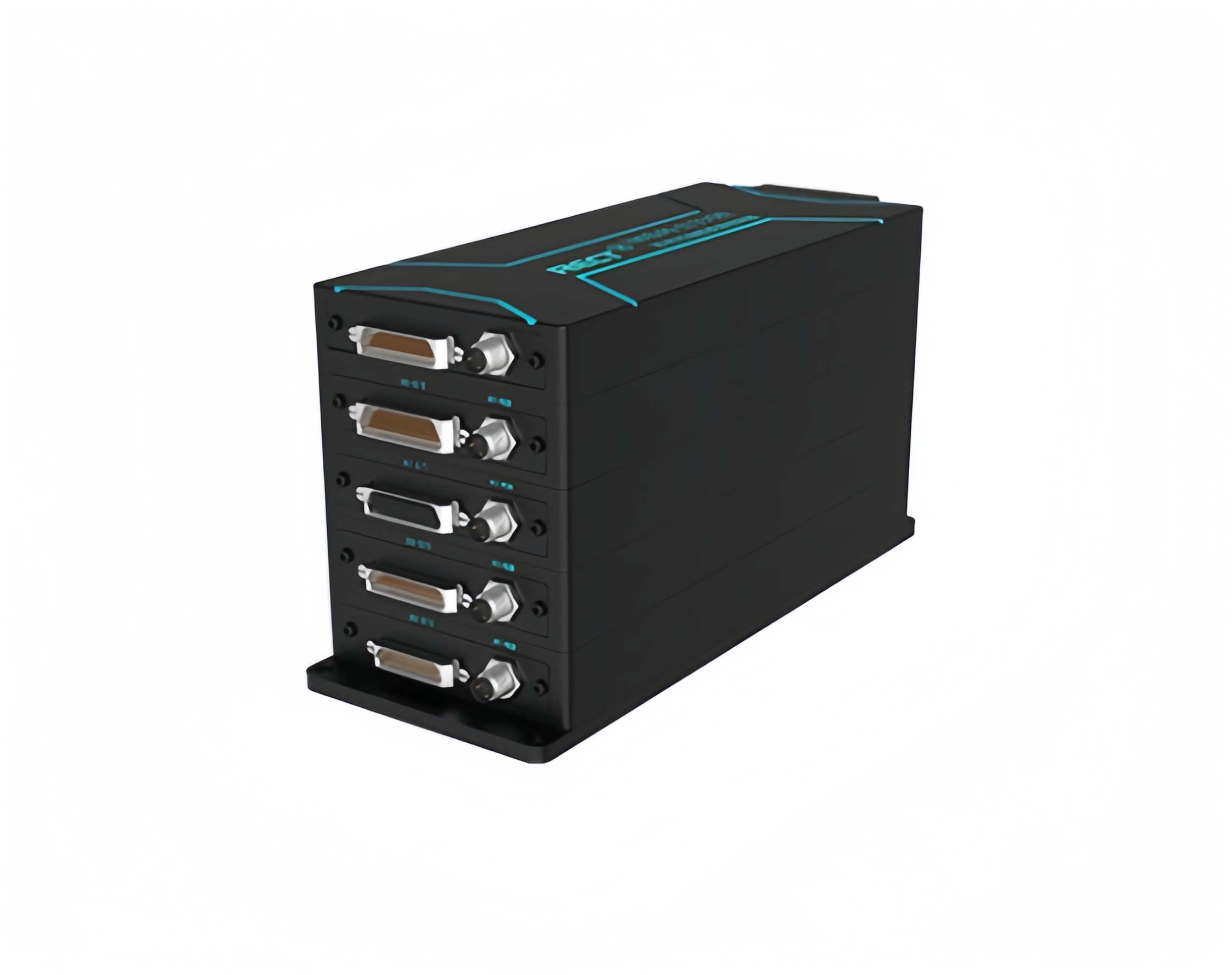

U80/U90全加固PLC
3. 配套拓展能力
支持4-20mA/0-10V模拟量采集、DI/DO开关量控制、RTD温度采集；兼容4G/5G、GPRS无线通讯，无需有线网络即可实现野外现场数据远传、远程调试、程序更新，适配矿山偏远采区、分散油田井场组网需求。
三、矿山场景细分应用方案
覆盖露天煤矿、井下煤矿、金属矿山全场景，聚焦设备自动化控制、安全监测、智能运维，解决传统控制系统故障率高、运维繁琐、安全管控薄弱等痛点。
1. 露天煤矿皮带输送控制系统
场景痛点：北方极寒冬季低温停机、设备长期振动导致PLC元件松动、皮带跑偏/堵转/过载故障频发，人工巡检滞后，停机损失大。
方案配置：采用N90工程型PLC为主控核心，搭配跑偏传感器、速度传感器、温度传感器、急停开关、变频器。
实现功能：实时采集皮带运行速度、滚筒温度、设备运行状态；实现皮带软启动、顺序启停、过载保护、跑偏自动预警、堵转紧急停机；极寒环境稳定运行，杜绝低温启动失败问题；支持运行数据本地存储+远程上传，故障自动报警、溯源。
应用效果：彻底解决低温、振动导致的设备故障，月均故障率大幅下降，无需频繁停机检修，皮带输送系统连续稳定运行，大幅提升矿石运输效率，降低人工运维成本。
露天煤矿皮带输送控制系统
2. 井下智能通风控制系统
场景痛点：井下瓦斯、CO浓度波动大，传统风机恒速运行能耗高，通风不足易引发安全事故，人工调节精度差、响应滞后。
方案配置：矩形PLC+瓦斯传感器、CO传感器、风速仪、温度传感器、风机变频器。
实现功能：24小时实时监测井下气体浓度、风速、环境温度；根据井下工况自动调节风机转速，实现按需通风，智能避峰节能；设置超标联锁机制，气体浓度超标时自动提速通风、触发声光报警，同步上传监控平台；支持风机故障自检、停机保护。
井下智能通风控制系统
3. 矿井排水自动控制系统
场景痛点：井下积水水位波动大，人工启停水泵滞后，易出现积水超标隐患，多水泵启停无序、能耗浪费，设备故障率高。
方案配置：矩形PLC+超声波液位传感器、压力传感器、多组排水泵。
实现功能：实时采集井下积水水位、管路压力；根据水位阈值自动切换工作泵与备用泵，实现自动启停、轮换运行、故障切换；高水位紧急联动排水，低水位自动停机节能；记录排水数据、设备运行时长，实现水泵智能运维。
4. 矿山车载移动设备控制
场景痛点：矿用自卸车、掘进机、装载机等移动设备运行振动冲击大，普通PLC易损坏、控制不稳定。
方案配置：U90加固型车载PLC。
实现功能：适配移动设备强振动、高冲击工况，稳定实现设备动作控制、工况数据采集、故障监测报警，保障车载设备全天候可靠作业。
U90加固型车载PLC
四、油田场景细分应用方案
覆盖陆地零散井场、高寒油田、海上油气平台，聚焦井场测控、设备调控、环境监测、远程无人值守管控，适配油田野外分散、工况恶劣、运维难度大的特点。
1. 油田井场智能测控系统
场景痛点：陆地油田井场分散、位置偏远，有线网络覆盖不足，油压、油温、流量、液位等参数人工采集效率低、误差大，抽油机设备启停管控滞后。
方案配置：U80宽温加固PLC+压力/温度/流量/液位传感器+4G无线通讯模块。
实现功能：高精度实时采集井口油压、油温、产液流量、储油罐液位等核心参数；就地闭环控制抽油机启停、变频调速，实现智能间歇采油，降低能耗；通过4G网络将现场数据、设备状态远程上传至中控平台，支持远程参数调试、设备启停控制，实现无人值守井场管控。

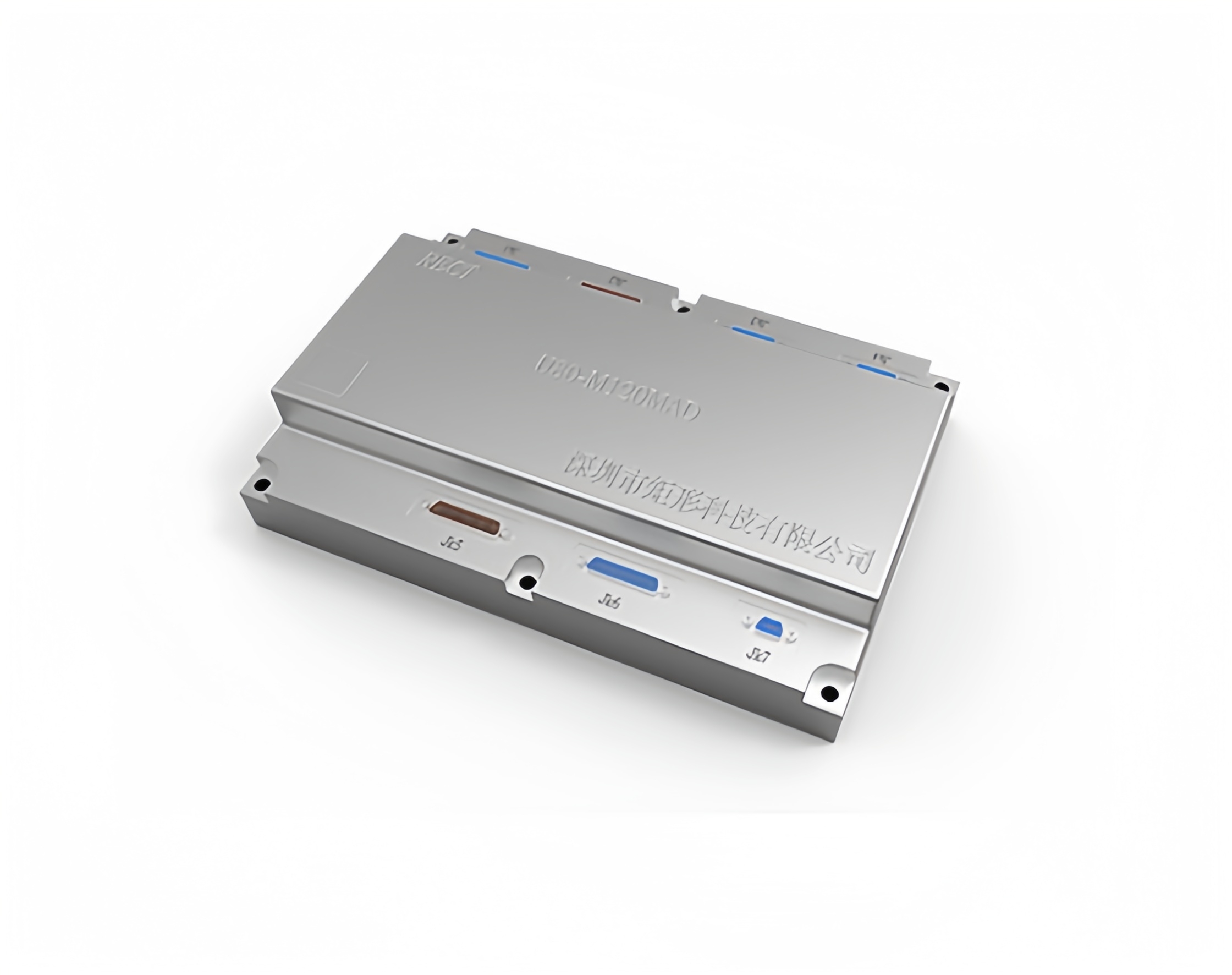

U80宽温加固PLC
2. 海上油气平台控制系统
场景痛点：海上平台高盐雾、高湿度、强海风腐蚀，设备运维难度极大，普通电气设备易腐蚀损坏、通讯不稳定。
方案配置：全三防加固U90系列PLC，整机防盐雾、防潮、防腐设计。
实现功能：稳定控制平台油气输送、分离、增压设备运行；实时监测平台设备状态、环境参数、管路压力；具备故障自检、超限报警、紧急联锁停机功能；耐受海上恶劣腐蚀环境，大幅降低设备损坏率和海上运维频次。
3. 高寒油田设备防护控制系统
场景痛点：西北、东北高寒油田冬季低温可达-35℃以下，管线易冻堵，设备低温启动失败，影响油气正常生产。
方案配置：N90宽温PLC，支持-40℃~70℃超宽温运行。
实现功能：实时监测管线、设备温度，自动启动伴热保温装置；低温环境无故障冷启动，保障抽油机、输送泵等设备冬季连续运行；杜绝管线冻堵、设备停机故障，保障高寒油田全年稳定生产。
五、整体系统架构
系统采用现场采集控制层+无线传输层+云端监控管理层三级架构，架构简洁、稳定可靠、易拓展。
1. 现场控制层
以矩形加固宽温PLC为核心，对接各类传感器、变频器、执行机构、水泵、风机、抽油机等设备，完成现场数据采集、逻辑控制、安全联锁、就地调控，实现现场设备自主运行。
2. 数据传输层
依托PLC内置无线模块，通过4G/5G、GPRS网络实现野外无网线场景数据传输，支持断点续传，保障恶劣环境下通讯稳定，解决矿山、油田分散站点组网难题。

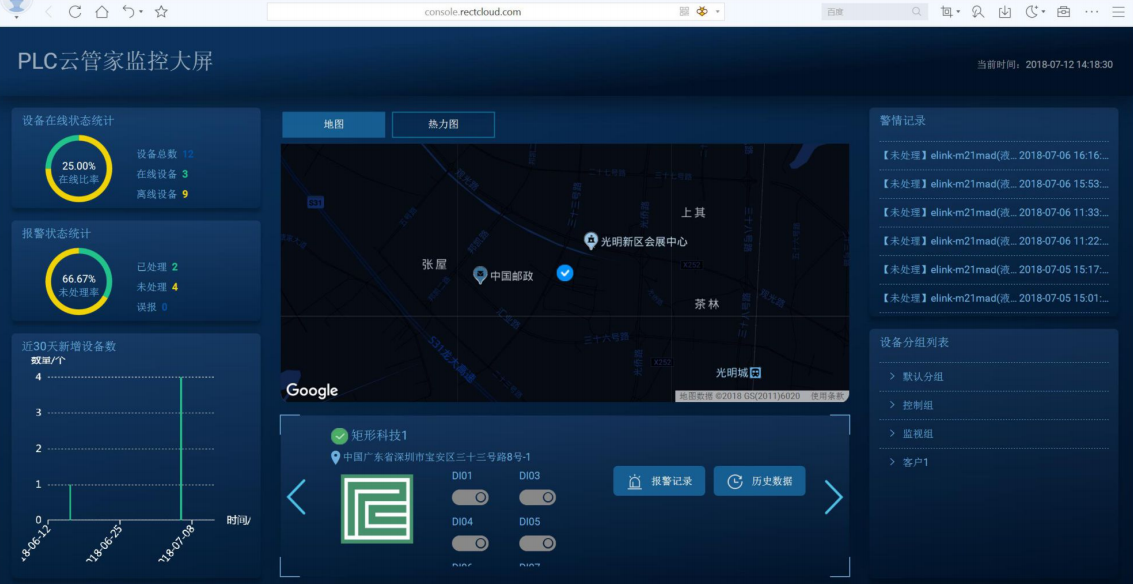

3. 云端监控层
对接组态监控平台、云端管理系统，实现全场景设备状态可视化、数据实时溯源、故障远程报警、参数远程调试、生产数据统计分析，支持移动端、电脑端多终端查看，实现集中管控、智能运维。
六、方案核心优势
1.极端环境适配性强：超宽温运行、级三防、抗振动冲击，完美适配矿山高寒、高粉尘、油田高盐雾、野外温差大等严苛工况，杜绝环境导致的设备故障。
2.稳定可靠、故障率低：全硬件加固设计，电路板灌封防护，长期连续运行无故障，大幅降低设备停机概率，保障生产连续性。
3.远程智能运维：无线通讯全覆盖，无需现场布线，支持远程调试、程序更新、故障排查，大幅减少野外现场巡检、运维人力成本。
4.安全联锁、风险可控：具备完善的超限报警、紧急停机、故障联锁保护机制，有效规避矿山通风、排水、油田管线超压等安全风险，符合行业安全规范。
5.节能增效显著：实现风机、水泵、抽油机按需智能运行，杜绝设备空载、过载能耗浪费，降低生产能耗；自动化管控减少人工干预，提升生产效率。
6.国产化自主可控：纯国产PLC系统，无进口设备卡脖子风险，性价比高，售后响应快，适配各类矿山油田国产化改造需求。
全国产化PLC
七、落地应用案例
1. 内蒙古极寒露天煤矿项目
矿区冬季最低气温-35℃以下，原有PLC频繁出现低温启动失败、通讯中断、振动故障问题。项目部署矩形N90宽温PLC，顺利通过-38℃极寒冷启动测试，适配矿区高振动、极寒工况，设备连续运行无故障，彻底解决低温停机隐患，保障煤矿全年不间断生产。
2. 海上油气平台项目
针对海上高盐雾、高腐蚀环境，采用U90加固三防PLC，替代传统易腐蚀损坏的进口控制器。系统稳定实现平台油气设备控制、参数监测、联锁保护，长期耐受盐雾腐蚀，运维频次大幅降低，设备使用寿命显著延长。
3. 东北高寒油田井场项目
油田站点分散、冬季极寒、无有线网络，采用U80宽温无线PLC，实现井口参数自动采集、抽油机智能调控、数据远程上传，实现井场无人值守，解决高寒环境设备故障多、人工运维难度大、能耗高的痛点。
八、方案总结
矩形PLC矿山油田应用方案，深度贴合行业严苛工况与生产管控需求，依托宽温、加固、三防、无线远程控制的核心硬件优势，针对性解决传统自动化系统耐寒性差、抗干扰弱、运维繁琐、安全性低、能耗偏高等行业痛点。方案可快速适配矿山通风、排水、输送、车载设备，以及油田井场测控、海上平台控制、高寒设备防护等全场景应用，实现设备稳定运行、生产智能管控、安全风险闭环、降本提质增效，是矿山油田自动化国产化升级、无人值守改造的优质解决方案。
