行业背景
数字经济、AI大模型驱动数据中心算力密度持续攀升，单机柜负载大幅提升，母线作为机房配电核心输送载体，承载大电流长期运行。国标、机房运维规范对母线接头温升、供电连续性提出严苛要求，母线过热是机房起火、非计划停机核心诱因。传统人工巡检、单一测温手段已无法匹配高密度机房7×24小时安全运维需求，母线在线测温、全回路智能监控成为新建及改造数据中心标配刚需。
02
行业痛点
1.温升隐患隐蔽：母线槽封闭外壳遮挡铜排接头，人工红外仅能测外壳，无法获取内部真实温度，松动、氧化发热长期潜伏，突发短路起火风险高；
2.运维成本高、巡检滞后：高空人工测温耗时费力，周期性巡检无法捕捉瞬时过载高温，故障发现滞后，停机损失巨大；
3.监测维度单一：传统测温仅采集温度，无法同步监测电流、漏电压、谐波，难以判断发热根源；
4.组网与兼容差：老旧测温设备无环网冗余，单点故障全线失联，数据孤立，无法对接 DCIM、动环平台统一管理；
5.大小母线场景无成套方案：小母线插接箱、大电流密集母线、长距离主干母线缺少分层适配测温产品。
03
安科瑞智能母线监控系统解决方案
3.1小母线智能监控系统
适用于机房IT列头小母线，整套由四层硬件组成，采用6类网线环网手拉手通讯，具备通讯冗余防单点故障。
①始端箱监控
搭载AMB100-A监控模块，配套开合式AKH互感器、NTC环形温度传感器，实时监测三相电流、零地电压、漏电流、母线铜排温度；采用多级互感器分压采集大电流，支持漏保、缺相、过流告警。
②插接箱监控
AMB100-A-xS 多路监控模块，分2P/4P导轨规格，单模块支持1~4路三相回路监测，自带RJ45环网接口，插接箱出线铜排安装NTC测温探头，同步采集开关分合闸状态、回路能耗、温升数据。
③连接器测温
每段母线接头安装独立测温单元，支持单点/四点红外测温，直接检测内部铜排导体温度，区别于外壳表面测温，测温精度±1~2℃；通过AMB20转接头接入母线环网。 程瑜 187 02112087
④监控采集箱

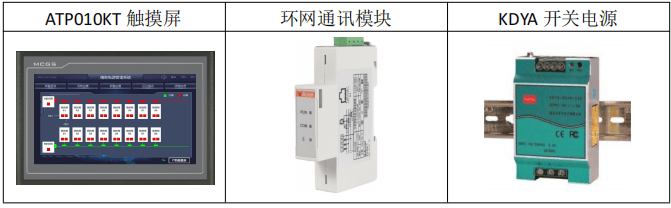

内置ATP010KT触摸屏、环网通讯模块、KDYA导轨电源；触摸屏本地可视化母线拓扑，显示每一路插接箱电流、功率、电能、温度，支持告警设置、历史曲线查询；环网模块实现双总线分通道接入，A/C母线 COM1、B/D母线 COM2分开组网，单条母线至多接入30台插接箱。

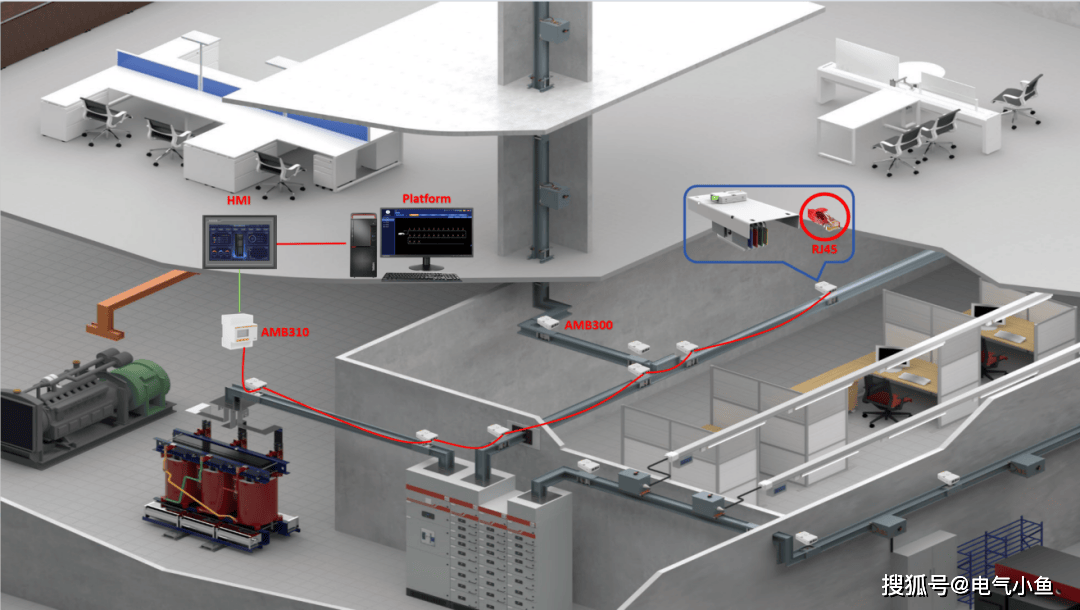

3.2大母线智能监控方案

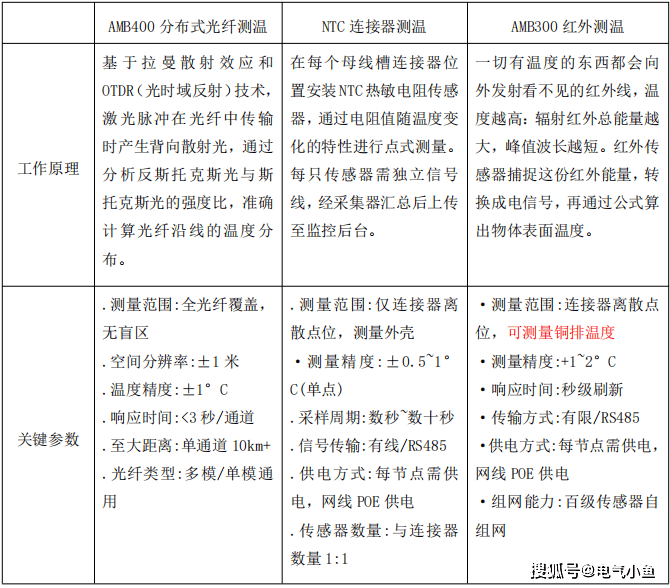

3.2.1三种测温技术原理概述

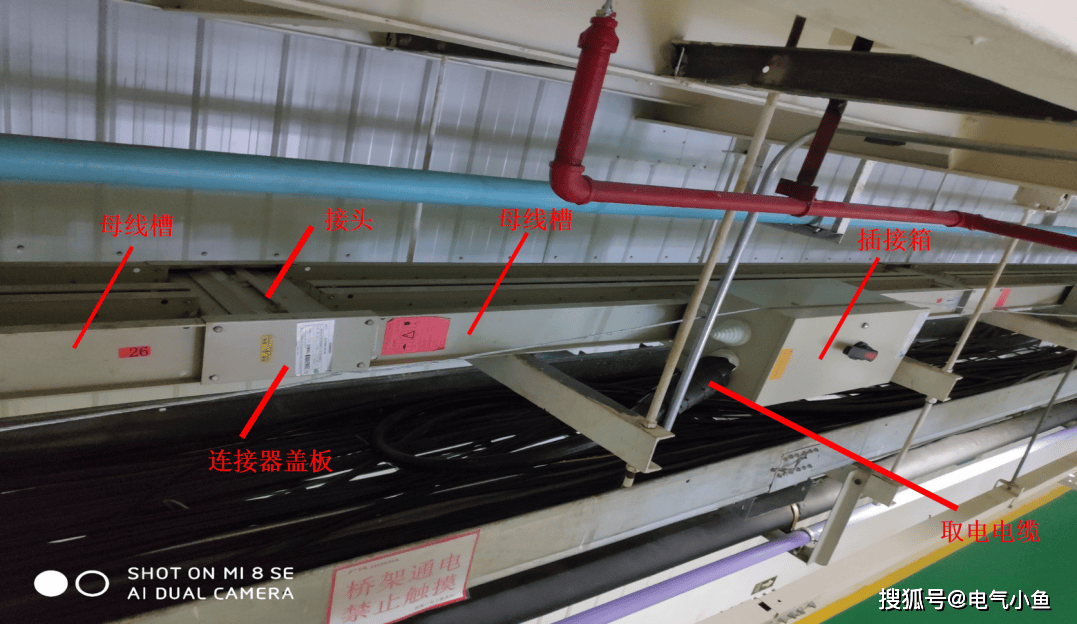

3.2.2母线槽连接器接头红外测温
针对机房主干大电流密集母线槽，采用AMB300红外测温方案，非接触式直测 A/B/C/N 四相铜排导体，无需接触导电部分，安全无短路风险。

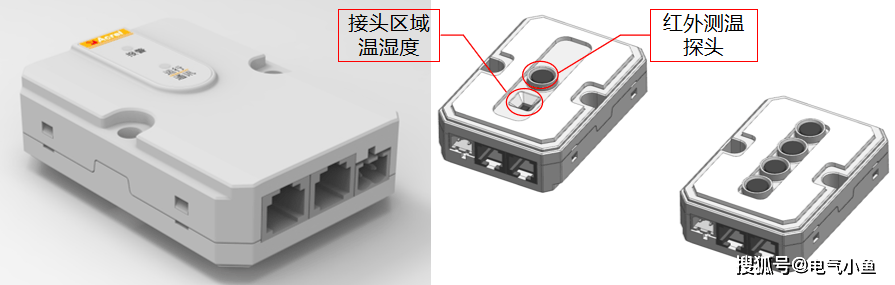

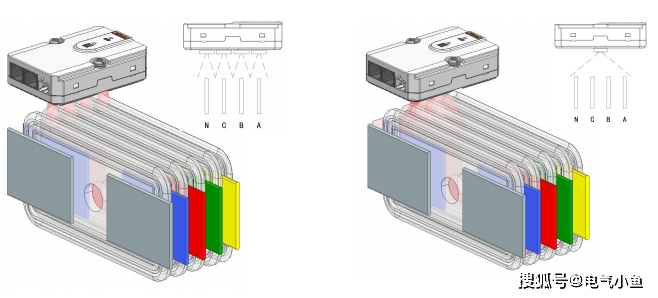

红外测温AMB300测温原理：

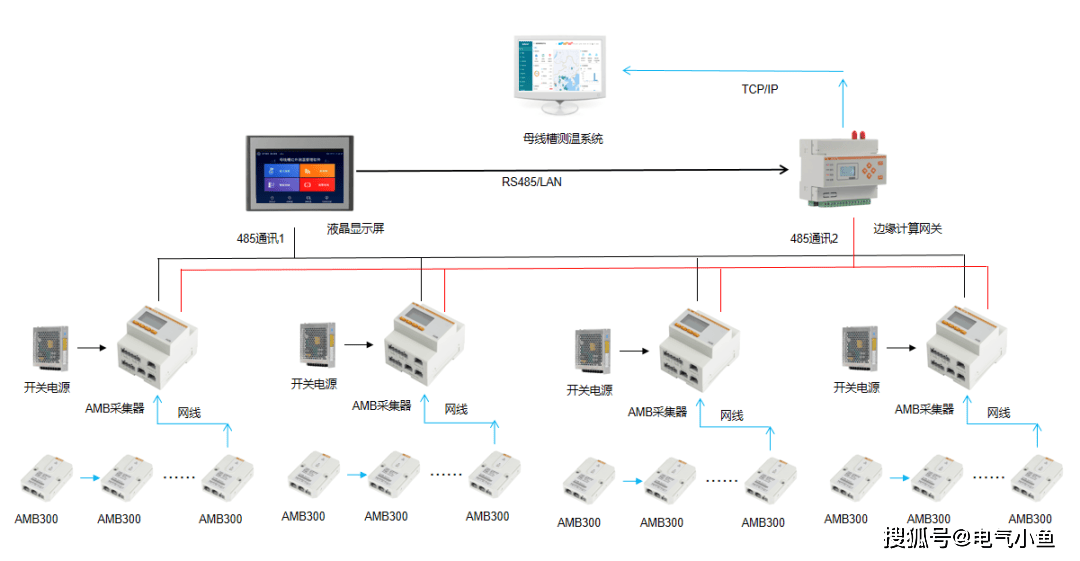

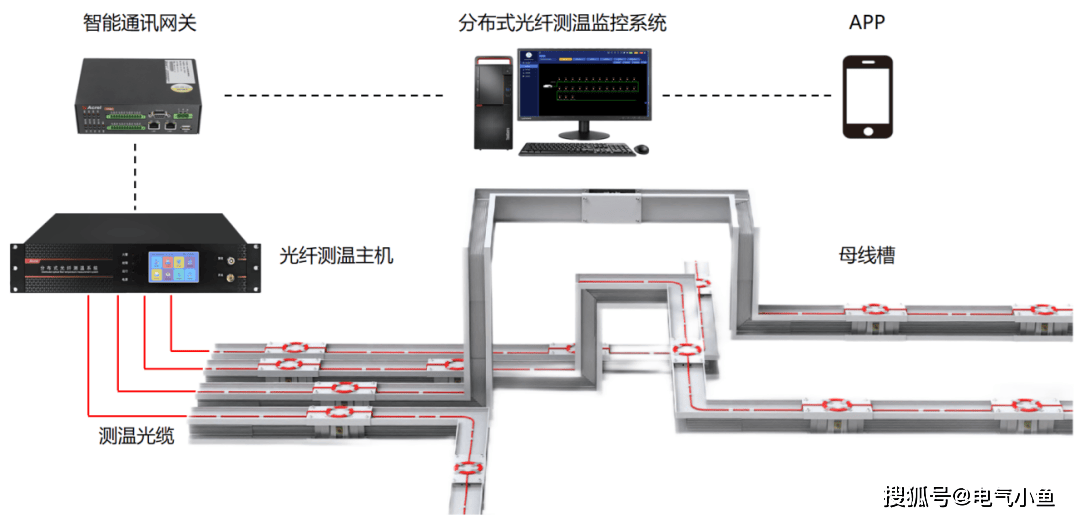

组网方式：
3.2.3母线槽连接器接头光纤测温

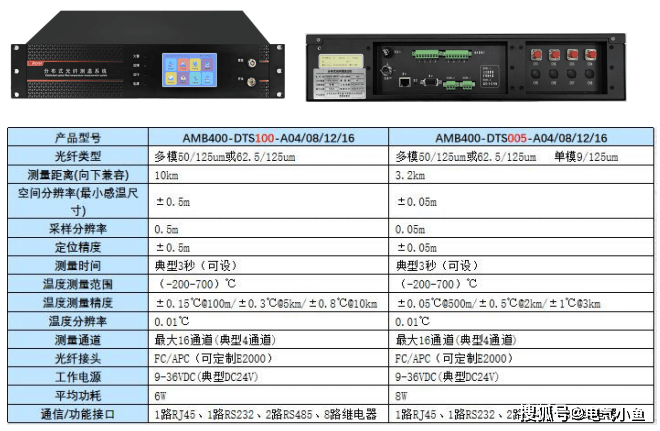

母线槽连接器接头光纤测温主机技术指标：
04
项目案例：中国移动广东东莞数据中心为例
4.1项目概况
本项目坐落于广东省东莞市，占地面积100亩，总建筑面积约15.1万平方米，整体按照国际T3+、国内A级高标准（2N架构）规划建设。项目采用双路独立110kV变电站市电引入方式，供电可靠性高；机房整体规划可容纳17000个机柜，配套UPS系统采用2N冗余容错架构，保障供电连续稳定，蓄电池组满载后备续航时间不低于15分钟，满足数据中心高可靠、高冗余、高安全的运行及验收要求。

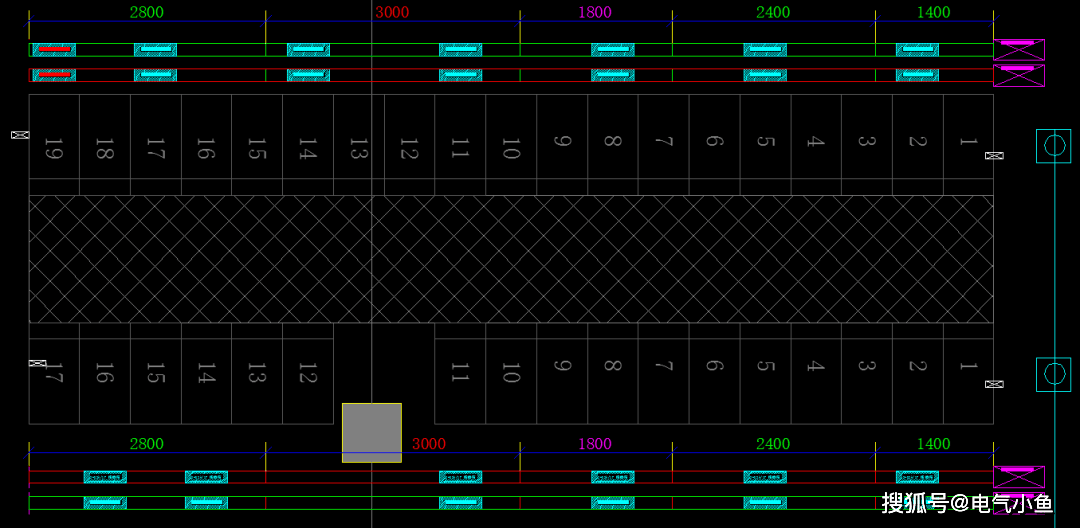

机房小母线结构如下，2N冗余配置，每个冷通道的IT机柜由4条小母线配电（I主I备，II主II备）
4.2具体需求
①监测数据机房智能小母线始端箱和插接箱的电参量数据和温度数据，提供遥信、遥测、遥控数据。
②监测母线槽连接处的温度数据，实现母线槽的在线实时温度显示和异常情况预警、报警显示。

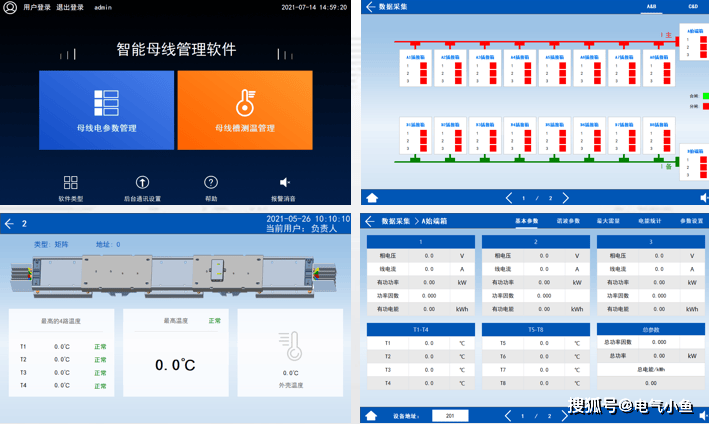

4.3系统功能

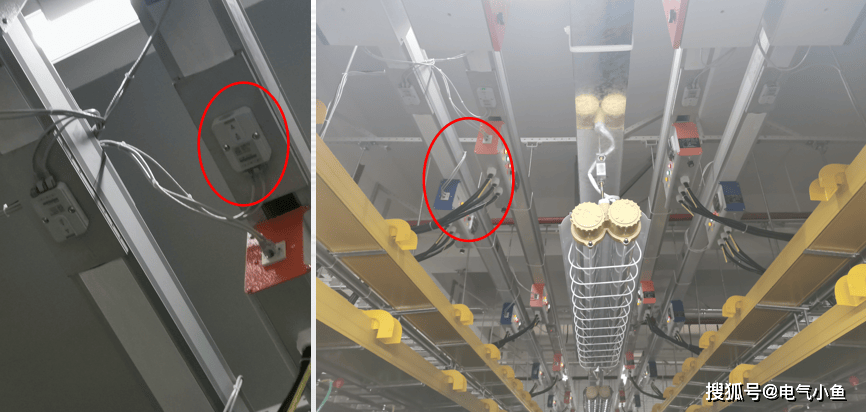

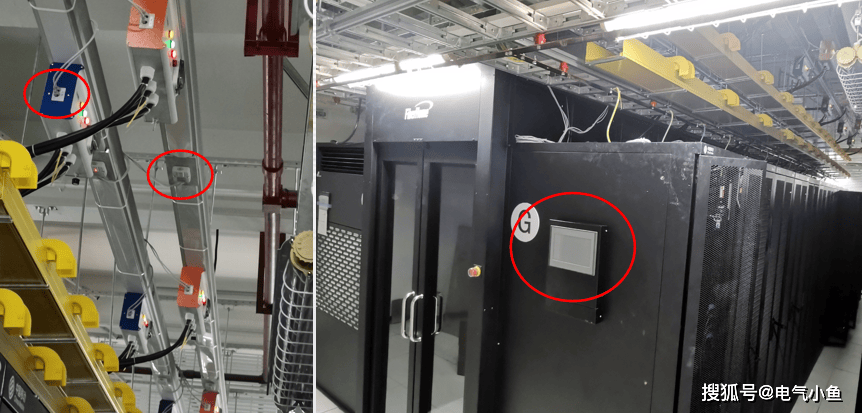

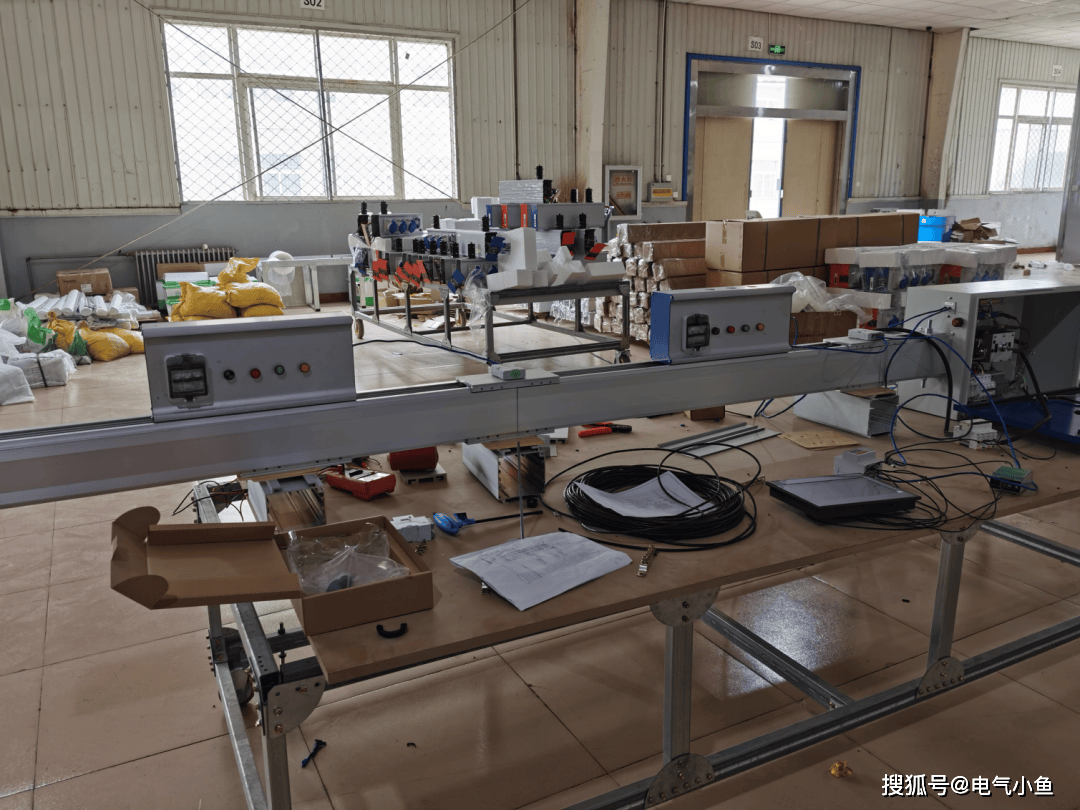

4.4现场图片
05
结语
本套母线测温解决方案针对数据中心大小母线不同工况提供分层成套监测体系，解决传统母线温升不可视、巡检低效、通讯不可靠、数据孤立等核心痛点。通过实时温度+全电量融合监测、环网冗余组网、本地+云端双端管理，实现母线隐患提前预警，从被动抢修转为预测性运维，降低机房停电、火灾安全风险，同时减少人工巡检成本，助力数据中心满足绿色、高可靠、智能化运维建设标准，为算力基础设施供电安全提供完整保障。
