在自恢复保险丝、一次性熔断器、热继电器中有一个这样的特性：电流越大，动作（跳变 / 熔断）时间越短。
PPTC 是靠电流发热，热量积累到临界温度后，高分子材料相变、电阻飙升，实现限流。 产生热量 Q=I² R t，达到动作需要固定的热量阈值：
故障电流 I 很大 → 很快攒够热量 → 动作时间很短
过载电流只稍微超过维持电流 → 发热慢，需要很久才会保护

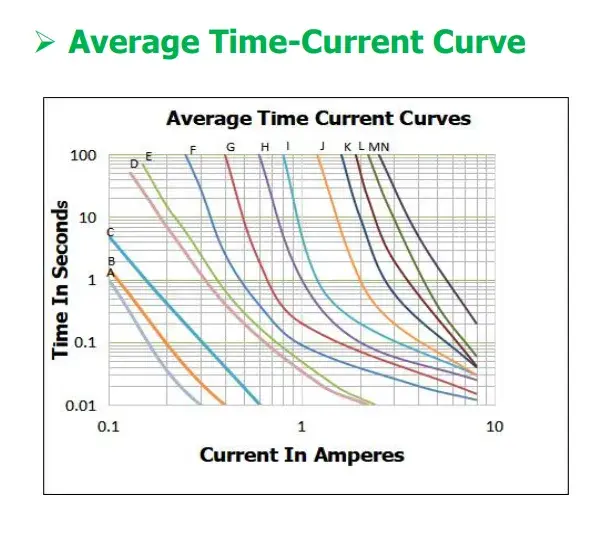

这一物理规律就叫反时限特性，也叫安秒特性（I-t 特性曲线）
我们的智能电源保护器对电源的切断就是采用了这样的思想：
当电源电流大于10倍的电流保护值时，关断时间要小于10us，通过vc比较器和dac来实现；
当电源电流大于电流保护值小于2倍的电流保护值，关断时间小于1s；
当电源电流大于电流保护值的2倍小于电流保护值的5倍，关断时间小于200ms
当电源电流大于电流保护值的5倍小于电流保护值的10倍，关断时间小于50us
最快的关断时间是硬件级的，不通过mcu进行判断，直接使用vc比较器就可以保证关断时间在us级别，另外一种就是软件关断，使用mcu进行判断，关断时间在ms级，具体的关断时间取决于在中断中判断的时间。
软件停在了vc比较器的中断服务程序中，实现了7-8us的关断输出电源。

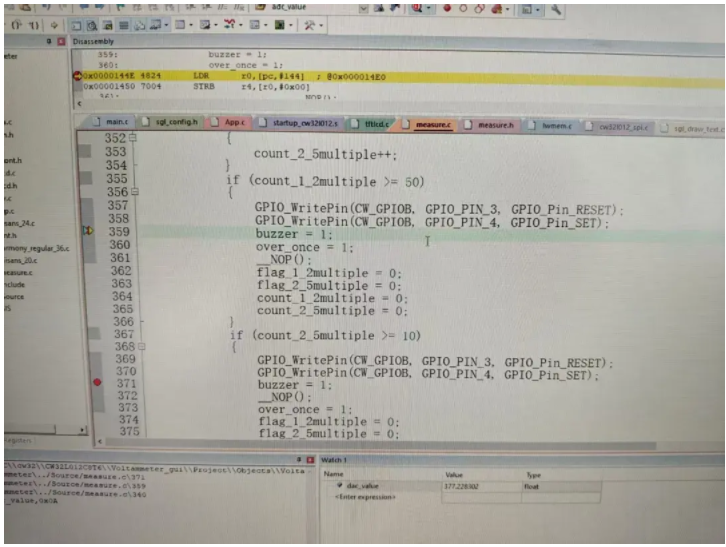

软件停在了1-2倍的保护中断中，关断输出电源用时1s；

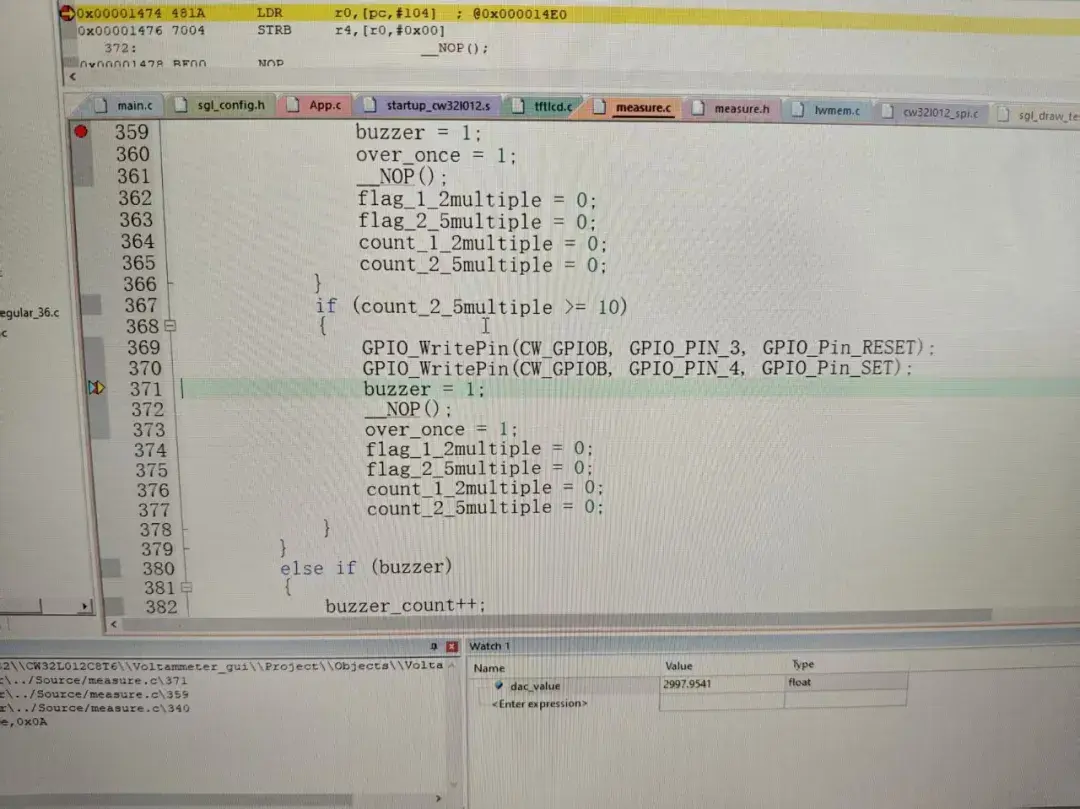

软件停在了2-5倍的保护中断中，关断输出电源用时180ms

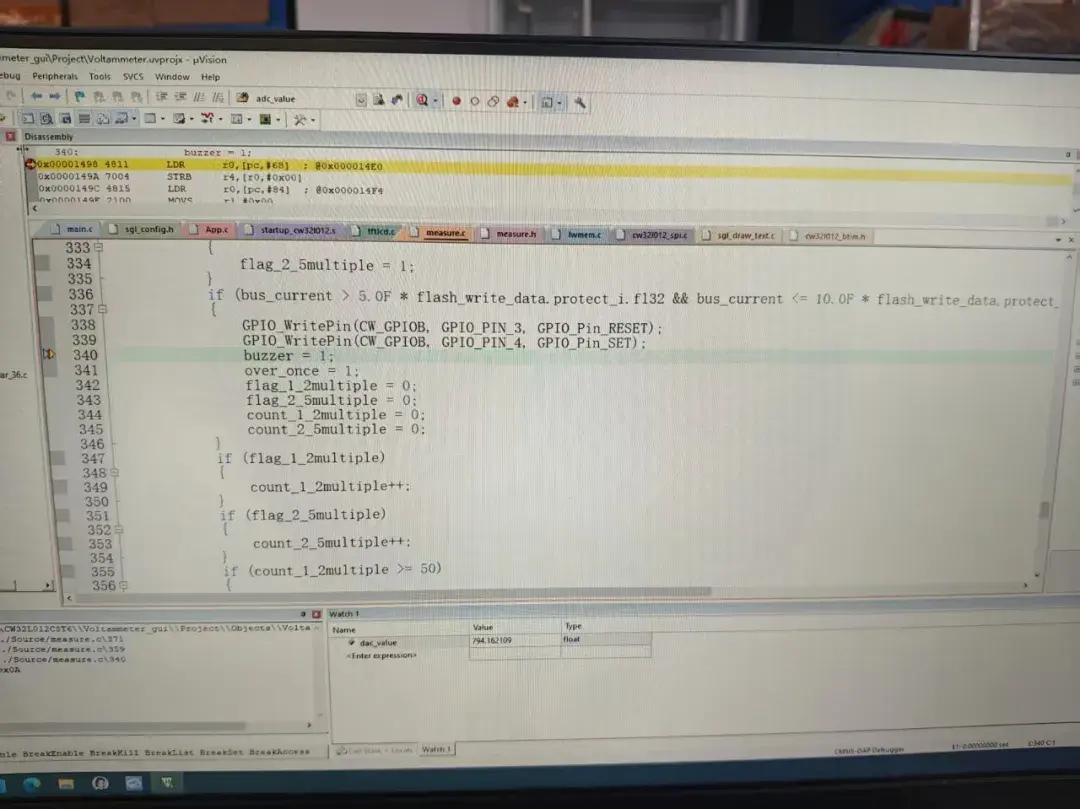

软件停在了5-10倍的保护中断中，关断输出电源用时60ms

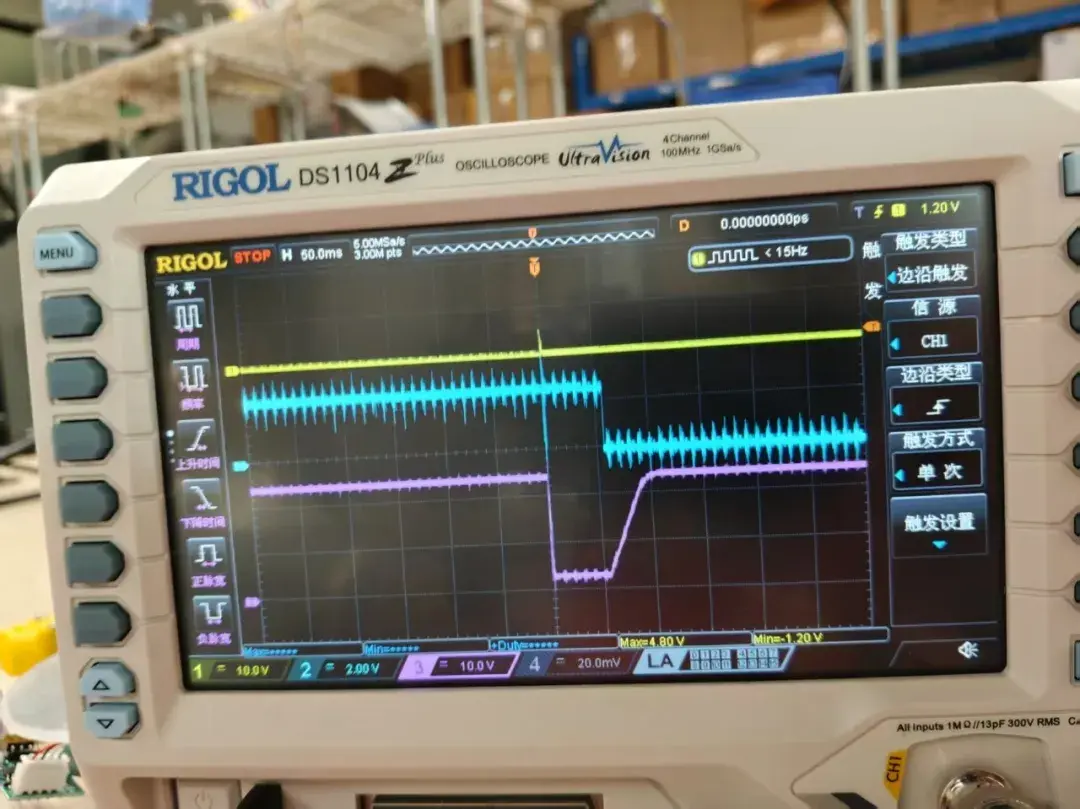

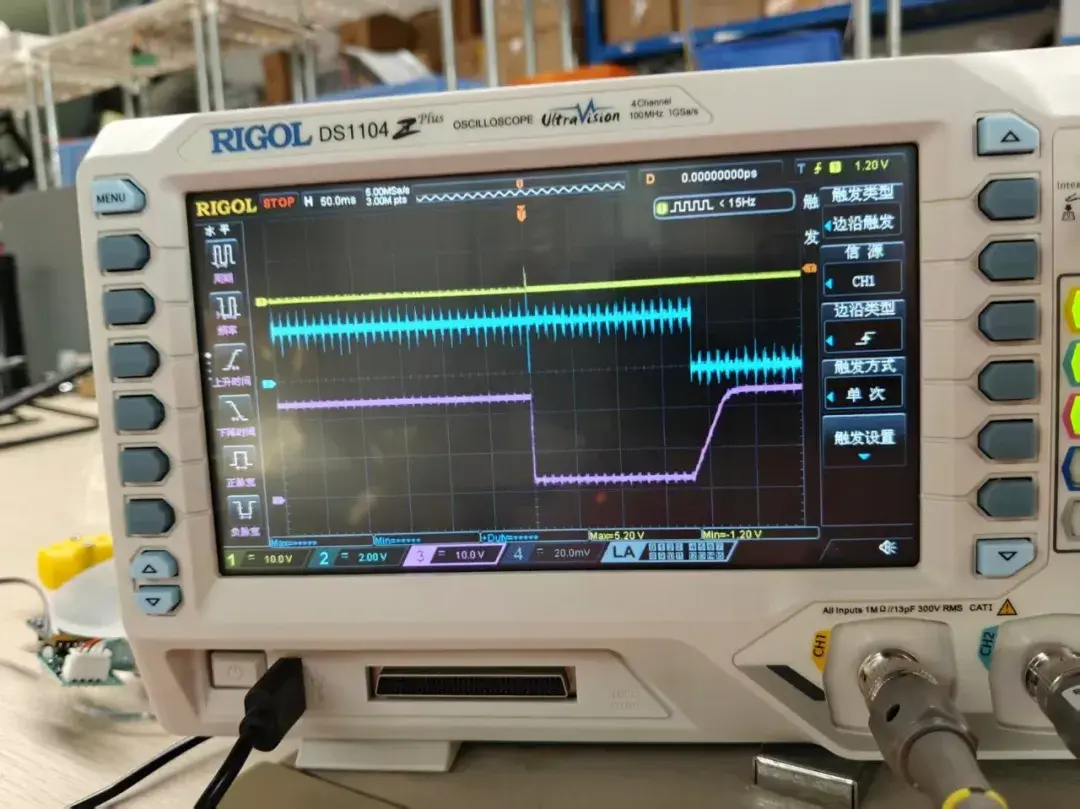

示波器三个通道表示的含义为：
通道1是输出电源短路时的电压
通道2是控制三极管基极io口的电压
通道3是输入电源保护器的电压
