在工业控制、智能表计、楼宇自动化等场景中，RS-485总线凭借长距离、多节点、高抗干扰的优势，长期占据有线通信主力位置。一颗高ESD保护、支持256节点、低功耗的收发器，是保证总线稳定运行的基石。
上海贝岭 BL3085(I47)正是为这类需求设计——支持500kbps传输速率、总线可挂256个节点、I/O引脚±15kVESD保护、内置失效保护，采用SOP-8封装，是工业通信的高性价比选择。
01
核心参数一览
工作模式：半双工
传输速率：高达 500 kbps
驱动器/接收器：1路 / 1路
总线节点数：最多 256 个
封装：SOP-8
工作温度：-40℃ ~ +85℃
失效保护：内置（开路/短路/空闲时输出高电平）
ESD保护 (I/O引脚)：±15 kV（IEC 61000-4-2 接触放电）
工作电压：3.3V 或 5V
静态电流：0.4 mA（典型）
典型半双工RS-485网络
02
核心优势
1. 总线支持多达256个节点
标准RS-485收发器通常支持32个节点。BL3085(I47) 允许总线挂接多达256个收发器，非常适合大规模传感器网络、分布式数据采集等应用，减少中继器数量，降低系统成本。
2. ±15kV 高ESD保护
总线引脚（A、B）具备 ±15 kV IEC 61000-4-2 接触放电 能力。在工业现场、户外设备等恶劣环境中，有效抵御静电放电冲击，减少器件损坏风险。
3. 限摆率驱动器，低EMI
采用限摆率设计，显著降低电磁干扰（EMI），并减少因不恰当终端匹配引起的信号反射，实现 500 kbps 无差错数据传输。
4. 内置失效保护
接收器输入端开路、短路或总线空闲时，输出端自动保持逻辑高电平，避免总线数据错误，提高系统鲁棒性。
5. 低功耗，适合密集布板
静态电流典型值仅 0.4 mA，发热低、待机功耗小，适合高密度PCB布局和电池供电设备。
6. 宽工作电压，兼容性强
支持 3.3V 或 5V 电源，可直接适配主流MCU电压域，无需额外电平转换。
03
经典应用领域
| 应用领域 | 具体产品 | |
| 智能电网 | 智能电表、采集终端、集中器 | _ |
| 工业控制 | PLC、DCS、工业传感器网络 | _ |
| 楼宇自动化 | 暖通空调、照明控制、门禁系统 | _ |
| 安防监控 | 云台控制、报警主机 | _ |
| 电力自动化 | 配电终端、继保装置 | _ |
| 光伏监控 | 逆变器通信、数据采集器 | _ |
04
应用方案
RS-485接口芯片在智能电表方案中的应用示意图。MCU和RS-485采用隔离供电，通过光耦或者数字隔离器实现主回路和RS-485之间的隔离。RS-485产品外围采用TVS/TSS和热敏进行防护。
壁挂式交流充电桩应用图
Gas Meter ( 燃气表 )应用图

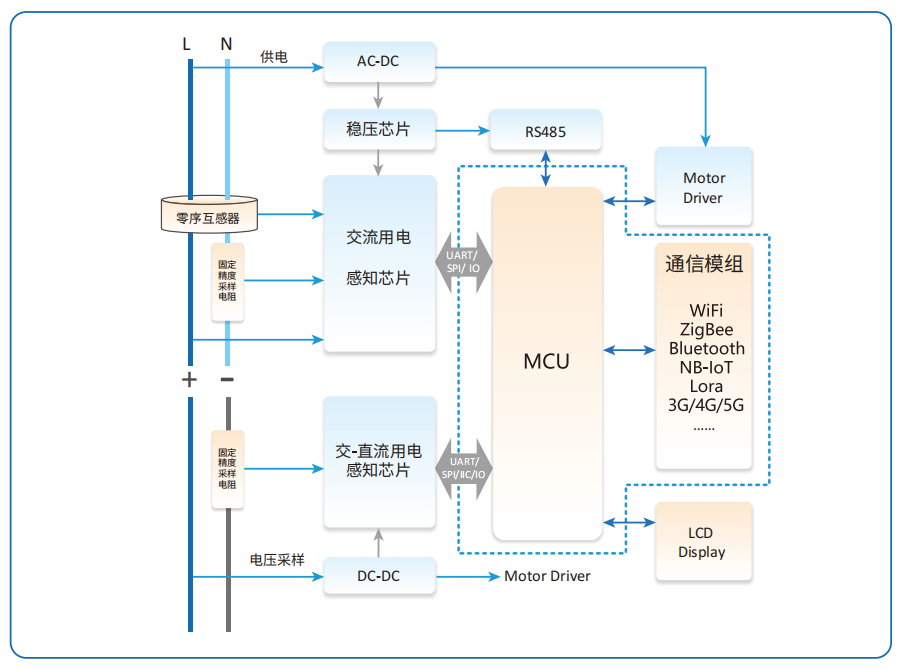

Energy Monitoring ( 电能监测 )RS-485方案应用图

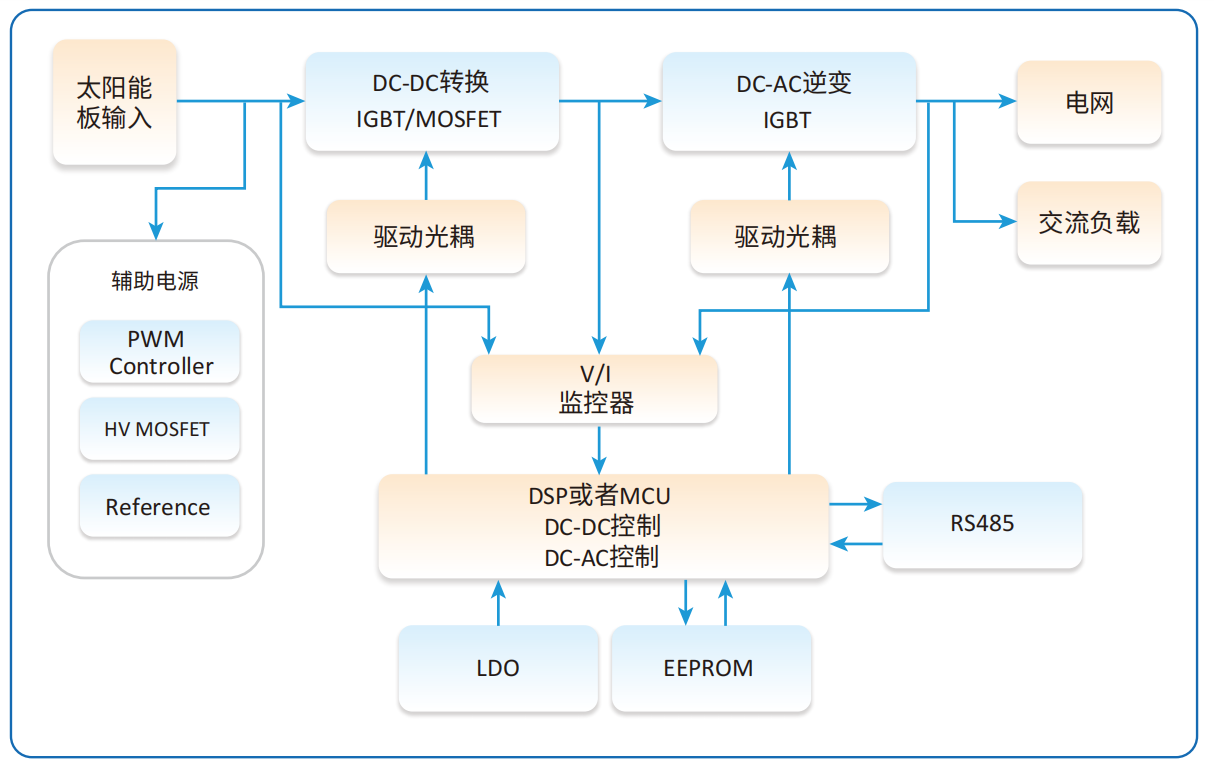

Photovoltaic ( 光伏 )RS-485方案应用图
作为 上海贝岭授权代理商，唐辉电子为您提供：
BL3085(I47) 常备现货，支持样品申请
原厂数据手册 & 应用笔记
FAE技术支持（原理图审查、Layout建议、故障排查）
批量订货 & 稳定交期
无论您是替换现有RS-485方案，还是新设计选型，BL3085(I47) 都是一款高性价比、可靠之选。
